78L05是一種固定電壓(5V)三端集成穩壓器，可適用于很多應用場合，像牽涉到單點穩壓場合需要限制噪聲和解決分布問題的在-卡調節.此外它們還可以和其它功率轉移器件一起構成大電流的穩壓電源,如可驅動輸出電流高達100毫安的穩壓器.其卓越的內部電流限制和熱關斷特性使之特別適用于過載的情況，當用于替代傳統的齊納二極管-電阻組的時候，其輸出阻抗得到有效的改善，但偏置電流大大減少。
典型應用電路
78l05中文資料產品特征
1、78L05三端穩壓管是單片固定電壓調節器集成電路。它適合于應用這需要100毫安的供電電流
2、輸出電流達100mA
3、不需要外部零件
4、熱過載關機保護
5、短路電流限制
78L05產品主要參數-78L05
產品型號：78L05
輸入電壓：30V
功耗：500mW
結溫:-22℃至125℃
工作溫度：-20℃至85℃
貯存溫度：-65℃至150℃

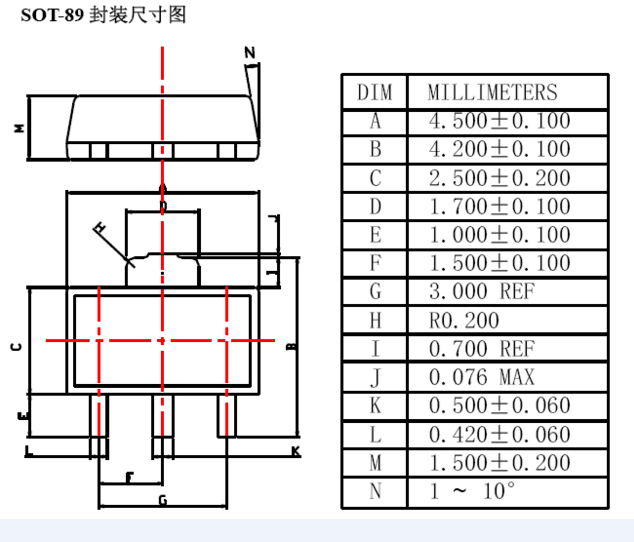

78l05標準封裝
78l05產品附件-78l05

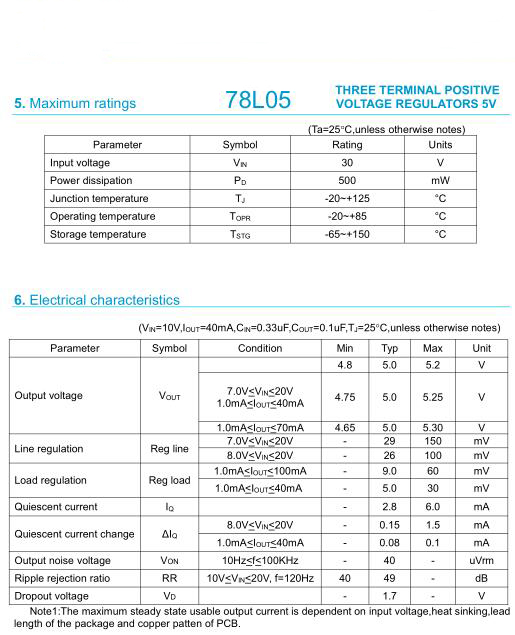

以下為78l05中文資料PDF格式的產品詳細資料，查看詳情請點擊下圖。
78l05的好壞如何判定
將萬用表(47型機械表)置于×1K檔;
黑表筆接③,紅表筆接②、①,阻值應在200KΩ左右;若在50 KΩ左右或以下則很可能是壞的;
紅表筆接③,黑表筆接②、①,阻值應在9KΩ左右;
紅表筆接②,黑表筆接①或者紅表筆接①,黑表筆接②阻值應在4KΩ左右。
