第一步是決議采納N溝道還是P溝道MOS管。正在垂范的功率使用中，當一度MOS管接地，而負載聯接到支線電壓上時，該MOS管就構

成了高壓側電門。正在高壓側電門中，應采納N溝道MOS管，這是出于對于開放或者導通機件所需電壓的思忖。當MOS管聯接到總線及負載接地時，就要用低壓側開

關。一般會正在某個拓撲中采納P溝道MOS管，這也是出于對于電壓驅動的思忖。

肯定所需的額外電壓，或者許機件所能接受的最大電壓。額外電壓越大，機件

的利潤就越高。依據理論經歷，額外電壓該當大于支線電壓或者總線電壓。那樣能力需要剩余的掩護，使MOS管沒有會生效。就取舍MOS管而言，必需肯定漏極至源

極間能夠接受的最大電壓，即最大VDS。曉得MOS管能接受的最大電壓會隨量度而變遷這點非常主要。咱們須正在整個任務量度范疇內測試電壓的變遷范疇。額外

電壓必需有剩余的余量遮蓋某個變遷范疇，確保通路沒有會生效。需求思忖的其余保險要素囊括由電門電子設施（如發電機或者變壓器）誘發的電壓瞬變。沒有同使用的額外

電壓也有所沒有同；一般，便攜式設施為20V、FPGA電源為20～30V、85～220VAC使用為450～600V。KIA半超導體設想的MOS管耐壓威力強，使用畛域廣，深受遼闊存戶青眼。

二：肯定MOS管的額外直流電

該額外直流電應是負載正在一切狀況下可以接受的最大直流電。與電壓的狀況類似，確保所選的MOS管能接受某個額外直流電，即便正在零碎發生尖峰直流電時。兩個思忖的直流電狀況是陸續形式和脈沖尖峰。正在陸續導通形式下，MOS管在于穩態，這時直流電陸續經過機件。脈沖尖峰是指有少量電涌（或者尖峰電流）流過機件。一旦肯定了該署環境下的最大直流電，只要間接取舍能接受某個最大直流電的機件便可。

選好額外直流電后，還必需打算導通消耗。正在實踐狀況下，MOS管并沒有是現實的機件，由于正在導熱進程中會有動能消耗，這稱之為導通消耗。MOS管正在“導通”時就像一度可變電阻，由機件的RDS（ON）所確定，并隨量度而顯著變遷。機件的功率耗損可由Iload2×RDS（ON）打算，因為導回電阻隨量度變遷，因而功率耗損也會隨之按對比變遷。對于MOS管施加的電壓VGS越高，RDS（ON）就會越小；反之RDS（ON）就會越高。留意RDS（ON）電阻會隨著直流電細微下降。對于于RDS（ON）電阻的各族電

氣參數變遷可正在打造商需要的技能材料表中查到。

三：取舍MOS管的下一步是零碎的散熱請求

須思忖兩種沒有同的狀況，即最壞狀況和實正在狀況。提議采納對準于最壞狀況的打算后果，由于某個后果需要更大的保險余量，能確保零碎沒有會生效。正在MOS管的材料表上再有一些需求留意的丈量數據；機件的結溫等于最大條件量度加上熱阻與功率耗散的乘積（結溫=最大條件量度+［熱阻×功率耗散］）。依據某個式子可解出零碎的最大功率耗散，即按界說相同于I2×RDS（ON）。咱們已將要經過機件的最大直流電，能夠打算出沒有同量度下的RDS（ON）。此外，還要辦好通路板

及其MOS管的散熱。

山崩擊穿是指半超導體機件上的反向電壓超越最大值，并構成強磁場使機件內直流電增多。晶片分寸的增多會進步防風崩威力，最終進步機件的穩重性。因而取舍更大的封裝件能夠無效預防山崩。

四：取舍MOS管的最初一步是決議MOS管的電門功能

反應電門功能的參數有很多，但最主要的是電極/漏極、電極/源極及漏極/源極庫容。該署庫容會正在機件中發生電門消耗，由于正在歷次電門時都要對于它們充氣。MOS管的電門進度因而被升高，機件頻率也降落。為打算電門過程中機件的總消耗，要打算開經過程中的消耗（Eon）和開放進程中的消耗（Eoff）。MOSFET電門的總功率可用如次方程抒發：Psw=（Eon+Eoff）×電門頻次。而電極點電荷（Qgd）對于電門功能的反應最大。

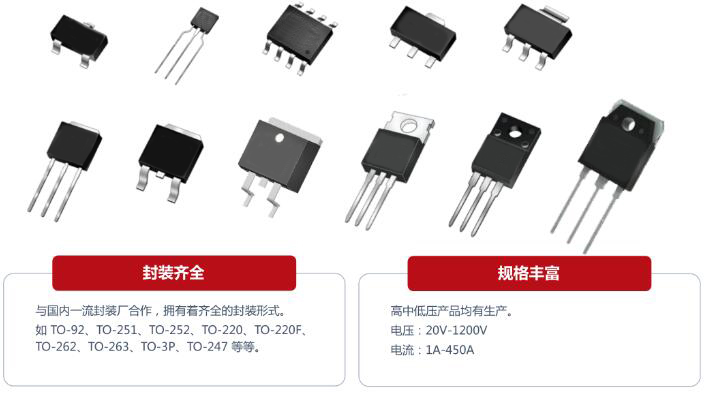

烜芯微專業制造二極管，三極管,MOS管，20年，工廠直銷省20%，1500家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
