        EMOSFET-增強型MOSFET工作原理圖符號-結構與特性知識
        盡管DE-MOSFET在特殊應用中很有用,但它并沒有得到廣泛的應用。然而,它在歷史上發揮了重要作用,因為它是向E模式MOSFET發展的一部分,這種器件徹底改變了電子工業。電子mosfet在數字電子學和電子學中已經變得非常重要。如果沒有電子mosfet,現在如此普遍的個人電腦(pc)將不存在。

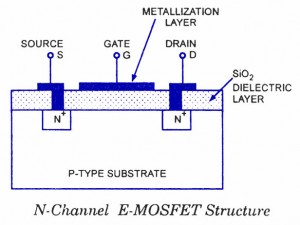

        EMOSFET的結構:
        增強型MOSFET
        N通道增強型MOSFET的結構圖
        該圖顯示了N溝道E-MOSFET的結構。DE-MOSFET結構與E-MOSFET結構之間的主要區別,正如我們從下面給出的圖中看到的那樣,E-MOSFET基板一直延伸到二氧化硅(SiO 2),并且在源極和漏極之間沒有摻雜通道和排水管。當向其施加正柵極 - 源極電壓V GS時,通道在這些mosfet中被電誘導。
        EMOSFET的操作:
        增強型MOSFET
        EMOS管工作原理圖
        顧名思義,該MOSFET僅在增強模式下工作,并且沒有耗盡模式。它僅在大的正柵極電壓下工作。當柵極 - 源極電壓V GS = 0 時它不導通。這就是為什么它被稱為正常關閉MOSFET的原因。在這些MOSFET中,只有當V GS超過V GST [柵極 - 源極閾值電壓] 時,才會漏出電流I D流。
        當相對于源極施加正電壓的漏極時,沒有電勢施加到柵極兩個N區域和來自兩個PN結的一個P襯底,其中兩個PN結連接到背負的P襯底的電阻。因此,一個非常小的漏極電流,即反向漏電流流動。如果P型襯底現在連接到源極端子,則源極襯底結上的電壓為零,并且-漏極 - 襯底結保持反向偏置。
        當柵極相對于源極和襯底形成為正時,襯底內的負(即少數)電荷載流子被吸引到正柵極并積聚在靠近襯底表面的位置。隨著柵極電壓的增加,越來越多的電子在柵極下面積聚。由于這些電子不能流過絕緣的二氧化硅層到達柵極,因此它們在柵極正下方的襯底表面積聚。這些累積的少數電荷載流子 N型溝道從漏極到源極延伸。當發生這種情況時,通過形成所謂的反轉層來誘導通道(N型)。現在漏極電流開始流動。漏極電流的強度取決于溝道電阻,而溝道電阻又取決于吸引到正柵極的電荷載流子的數量。因此,漏極電流由柵極電位控制。
        由于柵極上的正偏壓增強了溝道的導電性,因此該器件也稱為增強型MOSFET或E-MOSFET。
        形成反型層(N型)所需的柵極 - 源極電壓V GS的最小值被稱為柵極 - 源極閾值電壓 V GST。對于低于V GST的 V GS,漏極電流I D = 0.但是對于超過V GST的V GS,N型反型層連接源極和漏極并且漏極電流I D大。根據所使用的器件,V GST可能在低于1 V至超過5 V的范圍內變化。
        JFET和DE-MOSFET被歸類為耗盡型器件,因為它們的導電性取決于耗盡層的作用。E-MOSFET被歸類為增強型器件,因為其導電性取決于反型層的作用。當柵極 - 源極電壓V GS = 0時,耗盡模式器件通常為ON ,而當V GS = 0 時,增強型器件通常為OFF 。
        EMOSFET的特性:
        增強型MOSFET

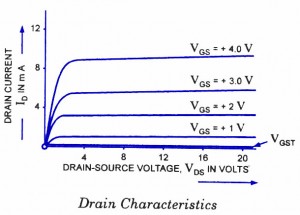

        EMOSFET- 漏極特性
        N溝道E-MOSFET的漏極特性如圖所示。最低曲線是V GST曲線。當V GS小于V GST時,I D近似為零。當V GS大于V GST時,器件導通,漏極電流I D由柵極電壓控制。特征曲線幾乎具有垂直和幾乎水平的部分。曲線的幾乎垂直分量對應于歐姆區域,水平分量對應于 恒定電流區域。因此,E-MOSFET可以在這些區域中的任一個中操作,即它可以用作可變電壓電阻(WR)或恒流源。
        增強型MOSFET

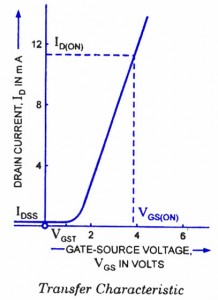

        EMOSFET-傳輸特性
        圖中顯示了典型的跨導曲線。VGS <= 0時的電流IDSS 非常小,約為幾納安。當V GS為正時,漏極電流I D首先緩慢增加,然后隨著V GS的增加而迅速增加。制造商有時指示柵極 - 源極閾值電壓 V GST,其中漏極電流I D達到某個定義的小值,例如10u A.電流I D (0N,大約對應于漏極特性和給出該電流V Gs QN所需的V GS值 通常也會在制造商數據表中給出。
        傳遞特性的等式不服從等式。然而,它確實遵循類似的“平方律類型”的關系。E-MOSFET傳輸特性的公式如下:
        增強型MOSFET
        E-MOSFET傳輸特性公式

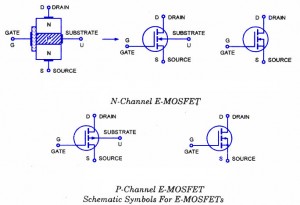

        EMOSFET的原理圖符號
        增強型MOSFET
        EMOSFET-原理圖符號
        圖中顯示了N溝道E-MOSFET工作原理圖符號。對于V GS的零值,E-MOSFET關斷,因為源極和漏極之間沒有導電溝道。圖中所示的每個示意符號都具有斷開的通道線以指示該通常為OFF狀態。我們知道V GS超過閾值電壓V GST,創建連接源極與漏極的N型反型層。在每個示意符號中,箭頭指向該反轉層,當器件導通時,該反轉層的作用類似于N通道。在每種情況下,器件具有絕緣柵極的事實由柵極指示不與溝道直接接觸。圖中所示的原理圖符號表示內部連接的源極和基板,而圖中所示的另一個符號表示與源分開引出的基板連接。
        還顯示了P溝道E-MOSFET的原理圖符號。在這些情況下,箭頭指向外部。
