8個經典電工電路圖

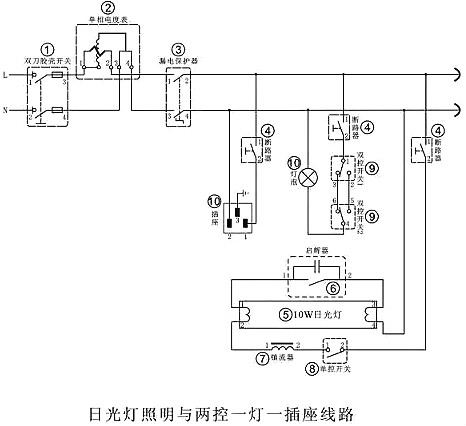

電工電路圖（一）日光燈照明與兩控一燈一插座線路
里面包含②單相電表的接線，兩個⑨和一個⑩是一燈雙控的接線，⑤⑥⑦⑧為日光燈的接線。這個電路非常的實用，是家裝照明控制的經典案列。

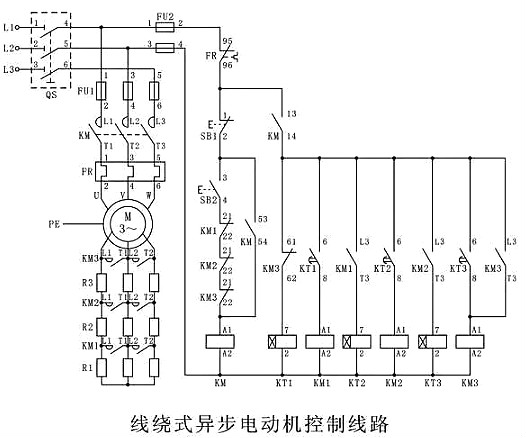

電工電路圖（二）線繞式異步電動機控制線路
轉子繞組上串聯電阻來改變電機的機械特性，從而實現小電流啟動、增大啟動轉矩及調速的目的。利用了三個時間繼電器和三個接觸器相互配合，啟動時，串入多級電阻然后分段切除。電機的轉速會逐級提高，最后達到額定轉速穩定運行。

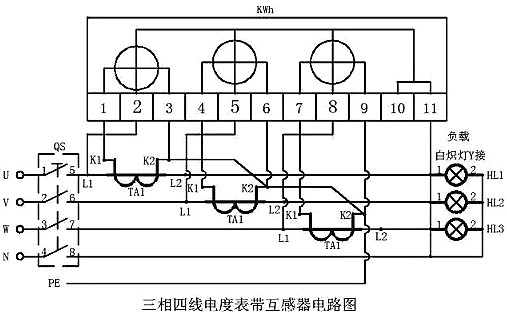

電工電路圖（三）三相四線電度表帶互感器電路圖
三相四線電表的接線要點：1、4、7接互感器的K1,3、6、9接互感器的K2并連一起做接地保護，2、5、8接UVW三相電源，11為零線。

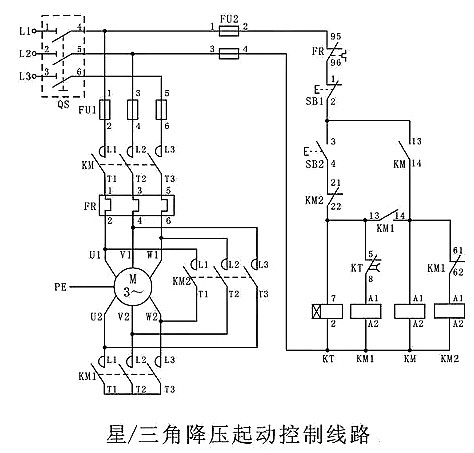

電工電路圖（四）星/三角降壓起動控制線路
經典的星三角降壓?jiǎn)?dòng)，雖然比不上軟啟動，但是應用還是很廣的。一個主接觸器，一個星接觸器，一個角接觸器。通過時間繼電器，實現自動轉換的目的。

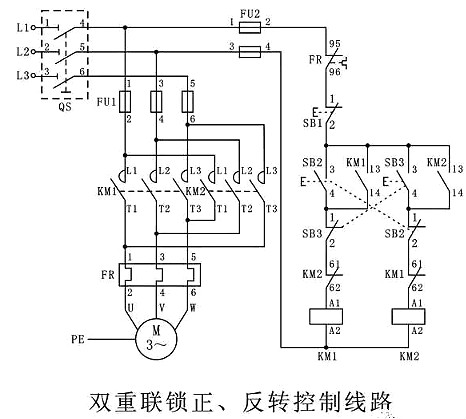

電工電路圖（五）雙重聯鎖正、反轉控制線路
電機的正反轉電路相來應用廣泛，雙重互鎖提高了電路的安全性。2個接觸器組成的電氣互鎖和2個啟動按鈕組成的機械互鎖。

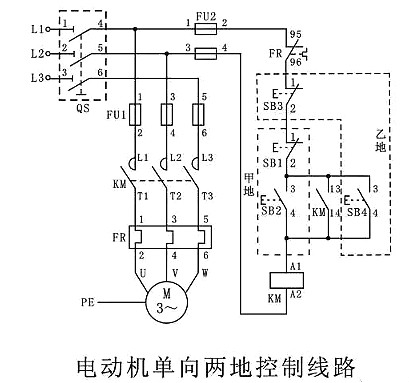

電工電路圖（六）電動機單向兩地控制線路
異地控制相對來說非常簡單，要點就是：?jiǎn)?dòng)按鈕并聯，停止按鈕串聯。

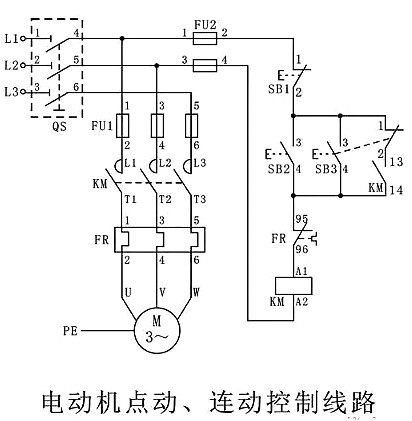

電工電路圖（七）電動機點動、連動控制
這個是基礎電路，SB2按下去KM吸合自鎖，SB3是點動按鈕。

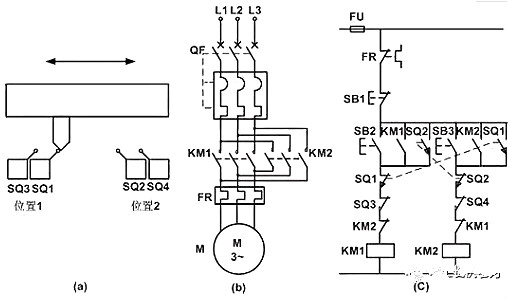

電工電路圖（八）自動往返控制電路
自動往返電路和雙重互鎖電路其實是類似的，限位開關的觸點和按鈕開關的觸點類似。所以兩個行程開關機械互鎖加兩個接觸器電氣互鎖。
如何看懂電子電路圖
電子電路似乎比電氣控制電路要復雜點，但是一樣差不多的道理。

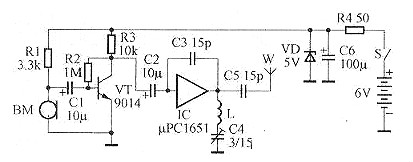

一張完整的電路圖是由若干要素構成的，這些要素主要包括圖形符號、文字符號、連線以及注釋性字符等。下面我們通過圖1所示無線話筒電路圖的例子，作進一步的說明。
1、圖形符號
圖形符號是構成電路圖的主體。圖1為無線話筒電路圖中，各種圖形符號代表了組成無線話筒的各個元器件。例如小長方形表示電阻器，兩道短杠表示電容器，連續的半圓形表示電感器等。各個元器件圖形符號之間用連線連接起來，就可以反映出無線話筒的電路結構，即構成了無線話筒的電路圖。
電工電路圖
2、文字符號
文字符號是構成電路圖的重要組成部分。為了進一步強調圖形符號的性質，同時也為了分析、理解和闡述電路圖的方便，在各個元器件的圖形符號旁，標注有該元器件的文字符號。例如“R”表示電阻器，“C”表示電容器，“L”表示電感器，“VT”表示晶體管，“IC”表示集成電路等。
3、注釋性字符
注釋性字符也是構成電路圖的重要組成部分，用來說明元器件的數值大小或者具體型號。例如圖 1 中，通過注釋性字符我們即可知道，電阻器R1的數值為 3.3kΩ，電容器C1 的數值為 10μF，晶體管VT的型號為9014，集成電路IC的型號為 μ PCl651等。
電路圖的畫法規則
除了規定統一的圖形符號和文字符號外，電路圖還遵循一定的畫法規則。了解并掌握電路圖的一般畫法規則，對于看懂電路圖是必不可少的。
1、電路圖的信號處理流程方向
電路圖中信號處理流程的方向一般為從左到右，即將先后對信號進行處理的各個單元電路，按照從左到右的方向排列，這是最常見的排列形式。例如圖1所示無線話筒電路圖，從左到右依次為話音信號接收 （BM）、音頻放大 （VT）、高頻振蕩與調制 （IC）等單元電路。
2、連接導線
元器件之間的連接導線在電路圖中用實線表示。導線的連接與交叉如圖2所示，圖2（a）橫豎兩導線交點處畫有一圓點，表示兩導線連接在一起。圖2（b）兩導線交點處無圓點，表示兩導線交叉而不連接。導線的丁字形連接如圖2（c）所示。
