一、電烙鐵和焊接
現在學生使用的電烙鐵一般都是低功率的電烙鐵，所以我們采用握筆法（就像握?qǐng)A珠筆一樣），在焊接電路時要注意問題：
1、焊接時要先對焊盤加熱，然后在加上焊錫，當我們看到所溶解的焊錫大概能蓋滿焊盤時，再先撤去焊錫，最后才撤去烙鐵。撤烙鐵的方法是沿著器件的管腳，用手腕的力量往上挑起，焊接時候不能加熱得太久，防止把電路板焊壞，使銅泊掀起。
2、烙鐵不使用是要放于烙鐵架，防止燒傷其他物品，如果長時間不使用的話，要切斷電源，防止烙鐵過于熱，而使烙鐵頭氧化掉。
3如果器件管腳和電路板上的焊盤（銅泊）有生銹，要用砂紙或小刀去除鐵銹，防止虛焊。由于夏天在制作時可能手上會比較多汗，所以盡量使自己不要去碰電路板上的焊盤。防止焊盤生繡。
4、焊接電路時，我們一般都把器件放于電路板的背面，然后在正面連線和焊接。
二、常見的元件使用
在制作過程中，首先應該認識元件及參數指標。具體也可參見[會員專區]中的[特別欄目]
（一）電阻
1、在制作電路之前，首先要弄清阻值，可以用色環辨認法（黑0、棕1、紅2、橙3、黃4、綠5、藍6、紫7、灰8、白9）或者萬用表直接測量法（最好是使用萬用表測量，比較精確）。
2、在焊接電位器時，必須根據電路圖看清是兩端可調還是三端可調。
3、本次制作類還用到特殊電阻：光敏電阻，其電阻值隨外界光照強弱變化而變化的元件，光越強阻值越小，光越弱阻值越大。
（二）、電容
電容分為兩種：
1、電解電容。電解電容有正負之分（長腳為正），在使用電解電容還要注意一個問題是，它有額定電壓限制。電解電容在電路中有+號一端為正極。
2、瓷片電容（無極性）。
瓷片電容讀法：104=10*10的4次方pF=0.1uF 相同的型號有103、102、224、223、222、474、473、472等。
直接標注：50、47、25、22、20、10、8、3、2，以pF為單位。
小于1的標注：0.47=0.47Uf。
3、在制作高頻電路時，電容的排列、布局比較講究。由于電路頻率較高，電容排列絕對不能太緊湊。本次的制作類題目并沒有涉及到高頻部分。
（三）、二極管
二極管的分類大概有普通、整流、紅外、發光、穩壓、光敏、變?nèi)荨?/div>
1、特性（單向?qū)ㄗ饔茫O管有正負極之分，有白色的一端為負。
2、常見的整流二極管有IN4001—4004、IN4007、普通二極管有IN4148、大電流二極管有IN5401。
3、發光二極管點亮電壓約為1.7V以上，允許通過的電流大約為幾十mA，所以使用時要加1K左右的限流電阻。還要注意的是發光二極管長腳為正。
（四）、三極管
三極管的作用是電流放大作用，使用之前必須先測試三極管的型號（NPN、PNP）和它的b、e、c三腳（也就是基極、發射極、集電極）。三極管是電路中最主要的部分，所以在焊接是要非常小心。
部分三極管：1、低頻小功率硅管9013（NPN），9012（PNP）
2、低噪聲管9014（NPN）
3、高頻小功率管9018（NPN）
這次還有使用的三極管：9015（PNP）、8550（PNP）、8050（NPN）、8055、2N5551
（五）、三端穩壓管
三端穩壓管主要用于穩壓電源方面，他的使用不作具體介紹，下面是兩張關于三端穩壓管的簡單資料：（具體參數可以到圖書館查找）

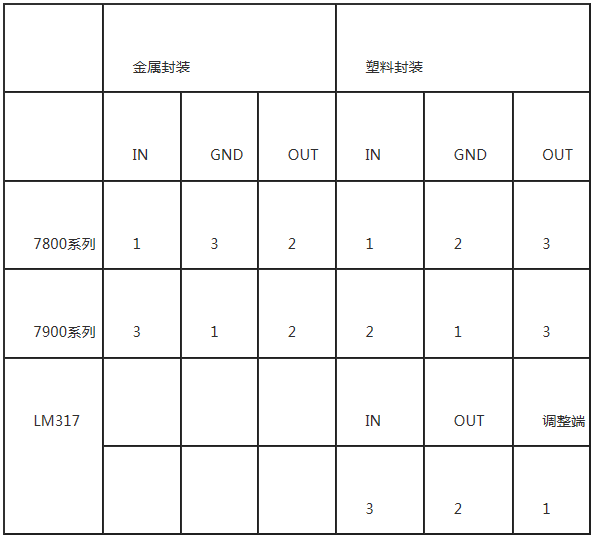

管腳說明：
（六）、集成塊
1、集成塊使用首先得查找管腳資料，電路圖與芯片管腳必須正確對應（如有不清楚的可以到值班室咨詢）。
2、集成塊不能直接焊在電路板上，我們有分發管腳座，制作時只需把管腳座焊接在電路板上，等全部電路焊接完成，再把芯片插上去，進行調試。
3、管腳座上的凹槽得和芯片放置一樣。
