負反饋型三極管放大電路識圖
1、反饋電路與構成

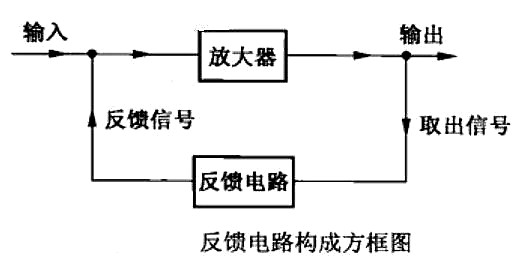

將放大器的一部分輸出量（電壓或電流）送回輸入端的過程就是反饋，而傳送反饋量的電路就是反饋電路。典型的反饋電路構成見下圖所示。
若反饋量與輸入量的相位相同，使放大倍數增大的反饋稱為正反饋；若反饋量與輸入量的相位相反，使放大倍數減小的反饋稱為負反饋。由于正反饋用于電路產生振蕩，負反饋用于提高放大電路的工作性能，所以放大電路主要采用負反饋。
2、負反饋電路的分類
放大器采用的負反饋電路有并聯電流負反饋、并聯電壓負反饋、串聯電流負反饋、串聯電壓負反饋四種。若負反饋量與輸出電壓成正比，能使輸出電壓穩定，輸出電阻增加，則稱為電流負反饋。
串聯負反饋的反饋量以串聯形式串接入輸入回路，并聯負反饋的反饋量以并聯形式接入輸入回路。串聯負反饋能增大輸入阻抗，而并聯負反饋卻減小輸入阻抗和輸出阻抗。
另外，還可以根據反饋信號的性質分為交流負反饋、直流負反饋和交/直流三種負反饋電路，顧名思義，反饋信號僅有交流成分，則屬于交流負反饋，若反饋信號僅有直流成分，則屬于直流負反饋；若反饋信號不僅有交流成分，而且有直流成分，則屬于交、直流負反饋。
3、單級電流串聯負反饋放大器

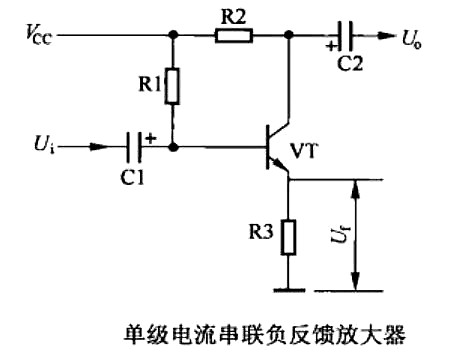

單機電流負反饋放大器是一種應用十分廣泛的放大器。下圖所示是一種典型的單級電流串聯負反饋放大器。該放大器的核心元器件是放大管VT和負反饋電阻R3。
放大器的輸出電流在R3兩端產生壓降Uf，該電壓通過提高VT的發射級電位來降低放大倍數，所以該電路屬于負反饋控制。將輸出信號Uo對地短接使Uo為0后，反饋電壓Uf仍存在，說明該電路屬于電流負反饋電路。
同時，由于Uf與輸入信號Ui串聯后加到VT的發射結上，所以該電路屬于串聯負反饋電路。又因Uf內不僅有直流成分，還有交流成分，所以該電路屬于交、直流負反饋電路。

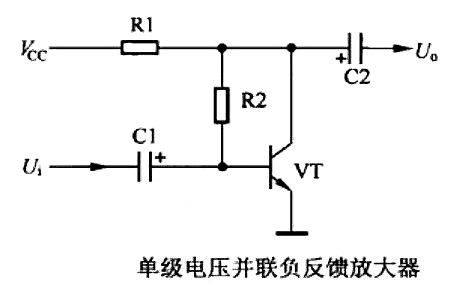

4、單級電壓并聯負反饋放大器</h1><p>單級電壓并聯負反饋放大器也是一種應用十分廣泛的放大器。下圖所示是一種典型的單級電壓并聯負反饋放大器。該放大器的核心元器件是放大管VT和負反饋電阻R2。
放大器的輸出電壓通過R2為VT的基極提供反饋電壓Uf，由于VT屬于倒相放大器，所以Uf與Ui的極性相反，減小了輸入到基極的電壓，所以屬于負反饋控制。
將輸出電壓Uo對地短接，使Uo為0后，負反饋電壓Uf隨之消失，說明該電路屬于電壓負反饋電路。由于Uf與輸入信號Ui并聯后加到VT的基極，所以該電路屬于并聯負反饋電路。
5、兩級電壓串聯負反饋放大器</h1><p>兩級電壓串聯負反饋放大器也是一種應用十分廣泛的放大器。
如下圖所示是一種典型的兩級電壓串聯負反饋放大器。該放大器的核心元器件是放大管VT1和VT2、負反饋電阻R6、負反饋電容C3。
放大器VT2集電極的輸出電壓通過C3，R6為VT1的發射極提供反饋電壓Uf，減小了VT1的發射結上的導通電壓，所以屬于負反饋控制。將輸出信號Uo對地短接使Uo為0后，負反饋電壓Uf隨之消失，說明該電路屬于電壓負反饋電路。
由于負反饋電壓Uf與輸入信號Ui串聯，所以該電路屬于串聯負反饋電路。又因負反饋電路采用了耦合電容C3，所以該電路屬于交流負反饋電路。
