限流電阻（current limiTIng resistance），串聯于電路中，也起分壓作用。電阻RL是負載電阻，R為穩壓調整電阻（也稱為限流電阻），D為穩壓管。按穩壓電路設計準則，在輸入電壓基本不變時，RL變小時，流過RL的電流增加，但流過D的電流卻減少。即凡是小電流、小電容試品，可以不用限流電阻。
限流電阻原理
電阻RL是負載電阻，R為穩壓調整電阻（也稱為限流電阻），D為穩壓管。按穩壓電路設計準則，在輸入電壓基本不變時，RL變小時，流過RL的電流增加，但流過D的電流卻減少。
限流電阻目的

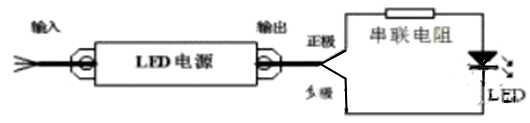

減小負載端電流，例如在發光二極管一端添加一個限流電阻可以減小流過發光二極管的電流，防止損壞LED燈。
限流電阻電流公式
限流電阻圖冊限流電阻=（電源電壓-LED正向穩定電壓）/要求的工作電流
限流電阻發熱怎么解決？
限流電阻發熱是基于電阻本身的阻流作用，在限流電阻上產生電壓降，壓降越大，電阻發熱就越厲害，壓降越小，發熱就越輕。這種現象，是在特定電阻功率體積前提下最明顯的。
作為發熱現象，與材料的熱傳導率和材料體積，成反比的。即電阻材料的熱傳導率和體積越大，發熱現象就越小，反之，則反。
所以，限流電阻的應用，必須考慮最大壓降功率、周圍溫度、散熱環境、工作時間等因素，綜合考慮選取理想溫度的限流電阻功率。
根據實際問題，限流電阻的功率值取小了。實際計算，限流電阻有0.5W左右的耗散功率，至少要取三倍的耗散功率，即1.5W的電阻，溫度才不會那么高。
一般的判別方法是用手來感受熱度（需要關掉電源），能忍耐的多為問題不大，當然這是不科學的。
科學的方法是根據電阻的參數（功率、阻值），再測量電阻兩端的電壓，來計算一下：
假如一個10歐，2W的限流電阻發熱，根據公式：
P=V2/R
V=√（PR）=√（2x10）=4.5V
這個結果表明100歐，1W的電阻最大能承受的電壓是4.5V。
根據這個結果，若用萬用表測量電阻兩端的電壓接近4.5V或是大于4.5V，都說明電路可能出了問題，因?yàn)樵O(shè)計電路的人還會對電阻的功率留有富裕系數。

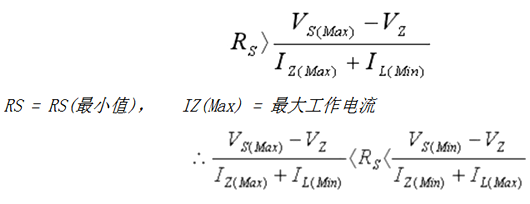

限流電阻的計算
限流電阻（RS） ：
（1）提供VZ之工作電流。
（2）保護VZ不受過流損壞。
兩個極端情況：
1. （輸入電壓VS）
VS = VS（Min），IL = IL（Max） （IL為負載的工作電流） 當VS = VS（Max），IL = IL（Min） 時，
