在電路設計中，常常會出現發送接收兩方的信號電平不匹配的情況，例如在I2C bus上，處理器電平一般是1.8V，但EEPROM則一般還是3.3V。
在這種情況發生的時候，邏輯上有兩種解決方法： 1. 調整某一方的電平使其匹配 2. 將兩方芯片的高電平輸出解耦，通過中間器件使其正常工作。
兩種解決方法
調整某一方的電平使其匹配

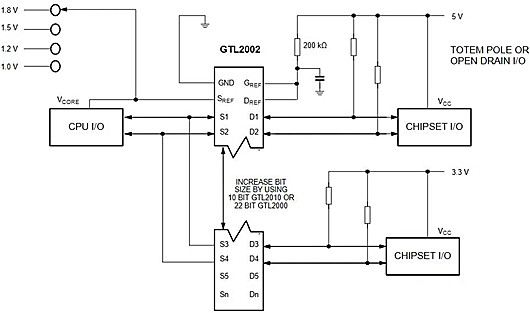

對于一般的設計或者常規思路，調整電平是最簡單的，無非增加一個電平轉換芯片，一種通用的電平轉換芯片如下，只需要做好reference voltage與input signal voltage的匹配，其他的芯片內部的邏輯電路就可以完成了。

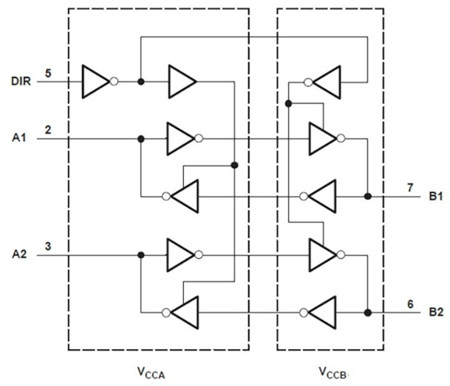

在這種芯片內部，一般也是幾個邏輯器件，只是將某一方向的最后一個或者兩個管子的Vin換成了對應的輸出而已。這本質上還是第二種方法的應用。
高電平輸出解耦
說起來高大上，輸出解耦，其實就是一個三極管隔離電路，只是這個電路具體細節分析起來相對麻煩一點，并且對于使用的MOS管參數也要仔細分析。

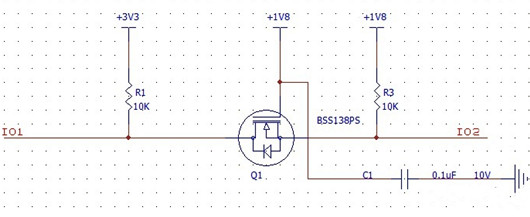

比如下圖電路。 首先查一下Q1的參數， Vgsth = 0.9V.min Vsd = 1.1V.max

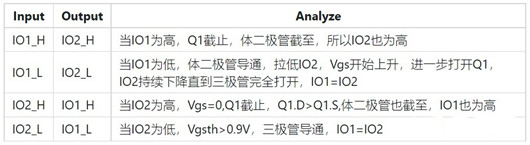

對于輸入輸出，有四種情況：
要點
對于Q1，Vgs在靜態要等于0V，最好Gate和Source使用同源電平，Vsd在靜態要小于手冊里Vsd的值，否則會造成管子打開關不上的情況。靜態狀態下Vs<Vd。
有種設計會使用體二極管的單向?qū)ǚ乐孤╇姡@種情況下也必須滿足要點1的要求；當漏電與體二極管方向發生沖突的時候，要優先滿足體二極管方向。
C1是為了上電瞬間打開管子的曲線平滑一些，同時讓輸入輸出電平穩定后再提供Gate端電平。
