直流電機正反轉控制電路的工作原理
直流電機的正反轉控制可以通過改變電機的電流方向來實現。常用的正反轉控制電路包括H橋電路和雙極性轉換電路。
H橋電路是由四個開關管組成的，分為上下兩個部分，每個部分由兩個開關管組成。通過控制開關管通斷，可以改變電源與電機之間的電路連接方式，從而實現電機正反轉。當S1、S4導通，S2、S3截止時，電源正極接通電機正極，電源負極接通電機負極，電機正轉;當S2、S3導通，S1、S4截止時，電源正極接通電機負極，電源負極接通電機正極，電機反轉。
雙極性轉換電路是由三個開關管和三個反向二極管組成的。當K1、K3導通，K2截止時，電源正極接通電機正極，電源負極接通電機負極，電機正轉;當K2、K3導通，K1截止時，電源正極接通電機負極，電源負極接通電機正極，電機反轉。
無論是H橋電路還是雙極性轉換電路，都需要一個控制器來控制開關管和反向二極管的導通和截止。通常使用單片微控制器或特定的電機驅動芯片來實現電機正反轉控制。

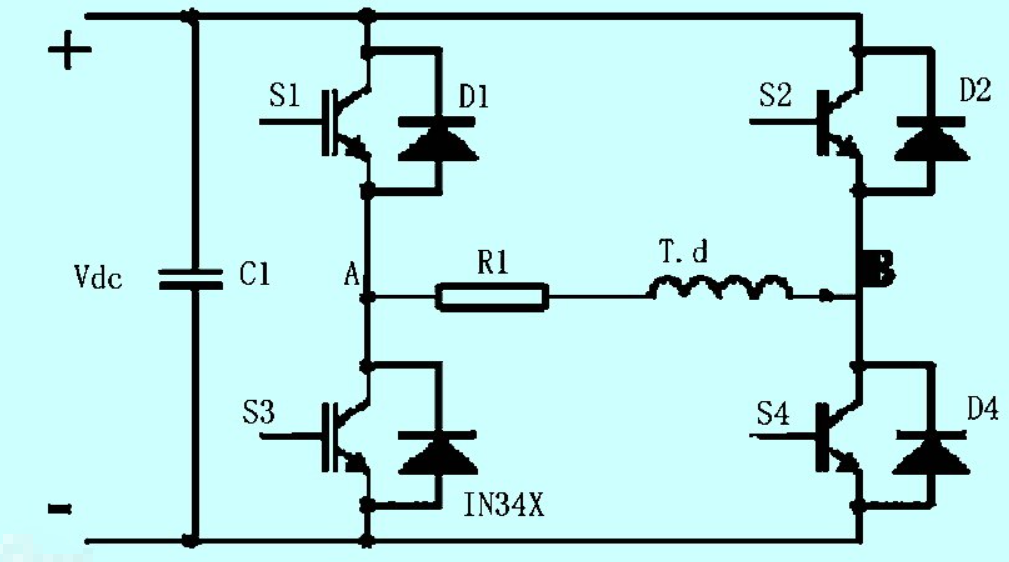

以下是一個基本的H橋電路示意圖：
在這個電路中，S1和S4以及S2和S3是繼電器或者場效應管等開關元件。控制繼電器或場效應管的 ON/OFF 狀態，可以實現直流電機的正反轉。
正轉的情況下，使 S1 和 S4 關閉，S2 和 S3 打開，電流從電源正極進入直流電機的正極，從直流電機的負極流出到電源的負極。這樣直流電機轉動。
反轉的情況下，使 S1 和 S4 打開，S2 和 S3 關閉，電流從電源的正極進入直流電機的負極，從直流電機的正極流出到電源的負極。這樣可以實現直流電機的反向轉動。
需要注意的是，在直流電機正反轉控制時，需要保證開關管不會同時打開，否則可能會造成電流短路，甚至燒毀開關管。因此，在控制電路的設計中，需要考慮到開關之間的時間分配和信號穩定性等問題。
直流電機正反轉控制電路的接線方法
直流電機正反轉控制電路可以采用以下兩種方式進行接線：
1. H橋電路方式：這種接線方式可以通過切換四個開關來改變電機的轉向。在H橋電路中，四個開關一般是MOS管或IGBT管。當S1和S4導通時，電機正轉;當S2和S3導通時，電機反轉。
2. 雙繼電器控制方式：這種方式使用兩個繼電器來控制電機正反轉。在這種方法中，第一個繼電器用于控制電機電源的極性，第二個繼電器用于控制電機的啟停。
在雙繼電器控制方式中，正向轉動時，將第一個繼電器的開關切到正向位置，第二個繼電器的開關切到啟動位置;反向轉動時，將第一個繼電器的開關切到反向位置，第二個繼電器的開關切到啟動位置。
直流電機實現正反轉的幾種方式
1. 反向接線法：通過反向接線實現正反轉，即將電機兩個電極的電源接口交換，使電機反向轉動。
2. 相序交換法：在三相交流電機中，可以通過交換兩個相的接線順序來實現正反轉，也就是說，交換任意兩個繞組的位置即可實現正反轉。
3. 極對換法：在直流電機中，通過將電機的正、負極接反可以實現正反轉。
4. 直接控制法：通過外部直接控制電機的電源極性，實現正反轉操作。
5. 控制器控制法：使用專門設計的控制器，實現對電機的正反轉控制。其中，控制器可以是硬件電路，也可以是微控制器等軟件系統。
