自恢復保險絲+二極管，防反接防過流，缺點，自恢復保險絲有個0.1V左右的壓降，大電流會發熱，而且大電流的自恢復保險絲太貴mos防反接，成本低，壓降小，可過大電流...
經常會有用戶將設備的電源正負接反的事情。
雖然現今這個社會已經默認了沒按規定去操作就要全責，但誰都不想因為這事兒傷了和氣，以后還要合作不是，更何況增加反接保護只要幾毛錢的Bom成本，有的地方該加還是要加啊。天災難避免，人禍需先防。
電源輸入的反接保護電路，一般有以下兩種電路形式：

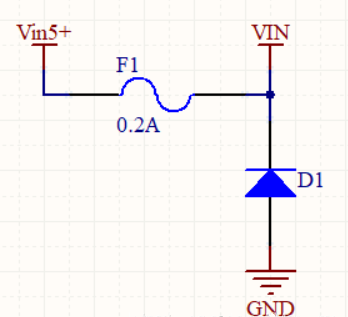

一、自恢復保險絲 + 二極管。
優點：防反接的同時，還防過流。
缺點：
1.自恢復保險絲有個0.xV左右的壓降，大電流時會發熱。
2.高耐壓大電流的自恢復保險絲，不僅體積巨大，還貴。
原理：- 電源極性正確接入時，二極管關斷，相當于電路回路中串聯了一個自恢復保險絲。
- 電源反接時，二極管導通，使自恢復保險絲過流熔斷，電流回路開路。
待自恢復保險絲恢復時，重復熔斷。
所以反接的時候，自恢復保險絲會反復熔斷、恢復，自恢復保險絲和二極管會些許發熱。
設計要點：D1的工作電流，起碼要大于 F1的熔斷電流（自恢復保險絲的熔斷電流一般為工作電流的2倍，具體看手冊）。

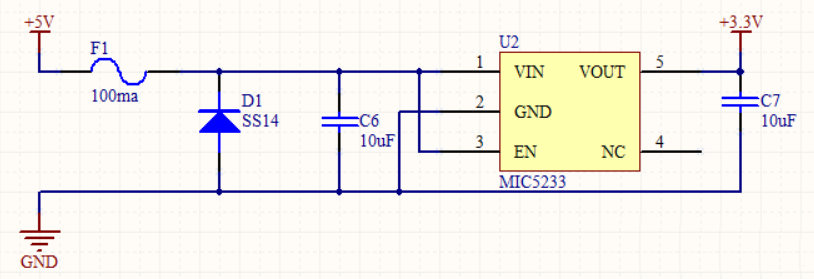

完整電路像這樣：
二、MOS管（N/P）
優點：占地面積小，成本低，壓降小，可過大電流。
原理：PMOS、NMOS做反接保護的原理都一樣，以PMOS的電路為例。
PMOS：- 電源極性正常接入時。Q2的寄生二極管導通，右側S極的電壓為 （24 -0.7）=23.3V。 G極電壓為 R9、R10的分壓 24 x （200/（100+200））= 16V。
于是 Q2的 Vgs = 16 - 23.3 = -7.3V。
大于 AO3401的門極導通閥限電壓 -1.3V，MOS管 DS極導通。
MOS導通后，MOS的寄生二極管被 DS短路。
此時的壓降 Vds僅等于 MOS-DS極內阻 x 電流，Q2熱功耗很小。
- 電源反接時，Q2的寄生二極管關斷，DS極需要承受電壓。
設計要點：R9、R10的取值，要保證不會超出最大Vgs電壓范圍，并且留有一定安全余量。
MOS管的選型，要考慮Vds、Vgs、DS極導通電阻（Rds-on）、DS極電流。
MOS盡量使用 Rds-on小的型號。

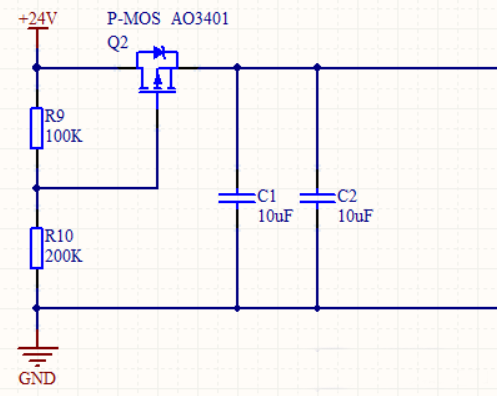

P-MOS 反接保護電路：
圖中 R9、R10為分壓作用。使 P-MOS的 Vgs，不會超過±12V的最大 Vgs電壓范圍，并且留有一定安全余量。

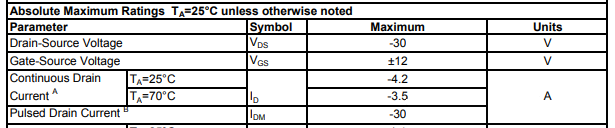

AO3401 關鍵手冊參數截圖：

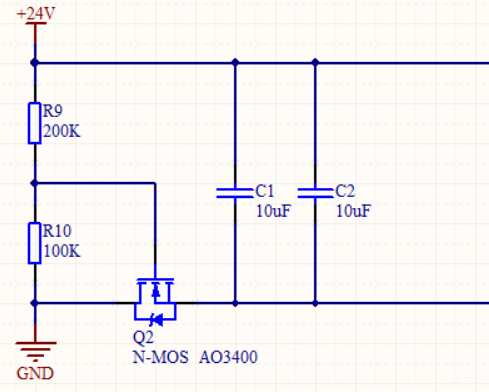

N-MOS 反接保護電路：
圖中 R9、R10為分壓作用。使 N-MOS的 Vgs，不會超過±12V的最大 Vgs電壓范圍，并且留有一定安全余量。
AO3400關鍵手冊參數截圖：
