一、產品概述：

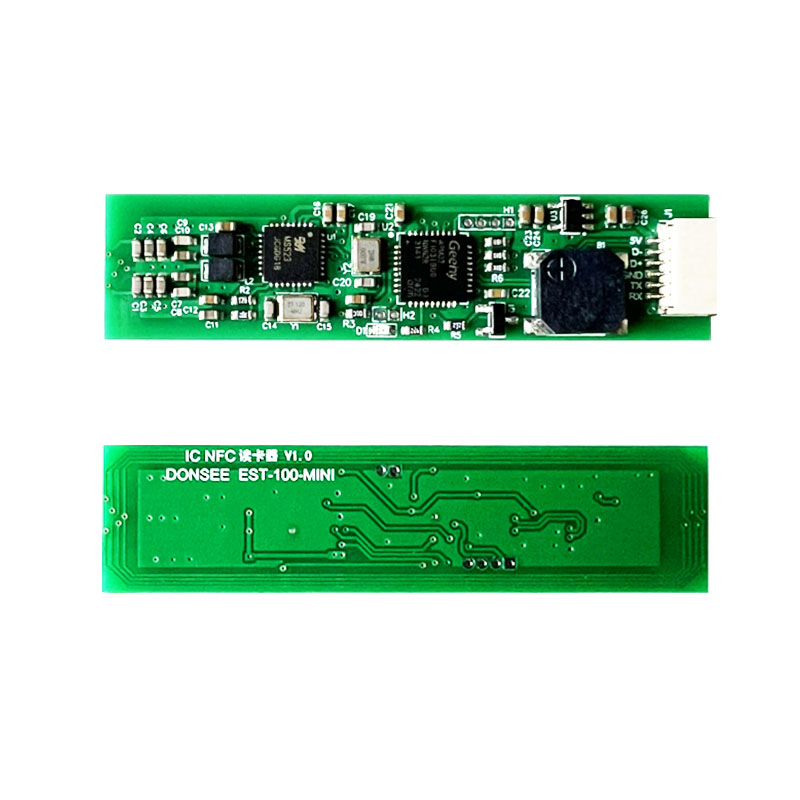

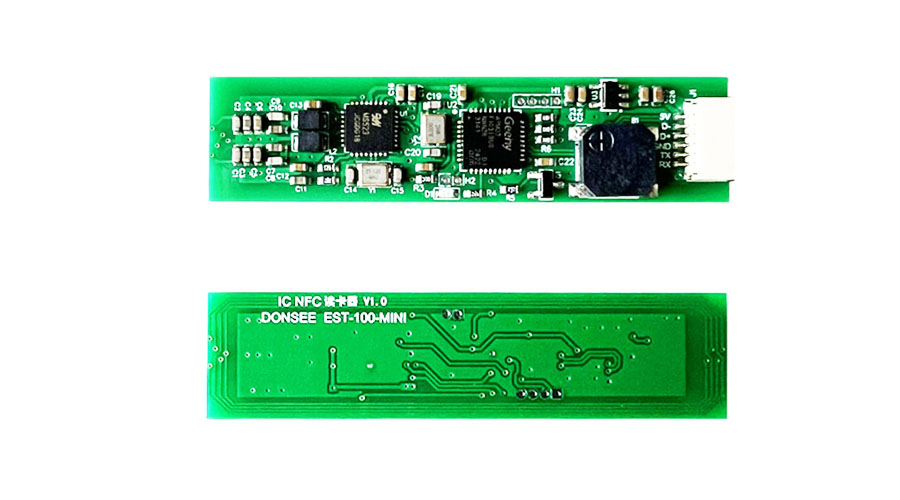

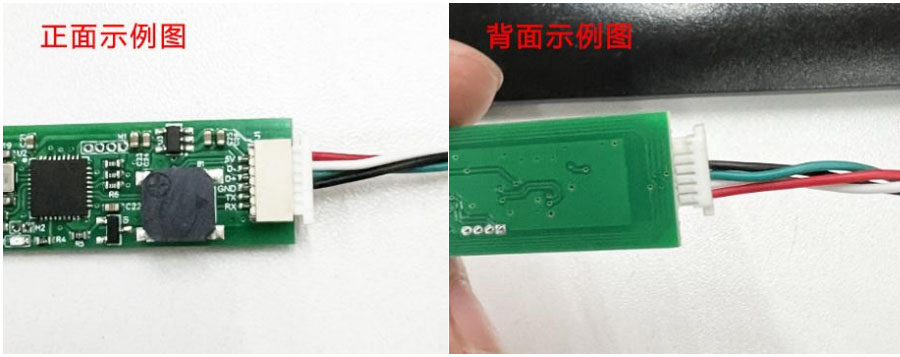

EST-100-MINI免驅IC卡讀卡器是廣東東信智能科技有限公司專為身份識別系統開發定制的一款嵌入式超小型讀寫器模塊，具備IC卡（M1、CPU卡）讀卡功能，該產品可自由集成到自助機、班牌、排隊叫號機、機器人、訪客機、人證機、 通道閘機、門禁、圖書借閱終端、醫療終端、銀行終端等設備中嵌入式集成使用。

二、產品特點：

1、支持標準：符合ISO14443A協議；

2、兼容性好：支持常見的M1卡、CPU卡卡號讀取；

3、射頻技術：自主研發射頻模塊，電磁兼容性好，在讀卡環境不能保障情況下，仍可保持讀卡相對穩定；

4、外形精致：產品整體尺寸小，不占桌面空間；

5、讀卡距離：5~10cm（無金屬干擾環境下）；

6、支持配置USB模擬鍵盤輸出10進制、16進制，支持配置TTL串口輸出；

三、技術標準：

符合ISO/IEC 14443 Type A國際標準；

支持卡類型：M1卡、CPU卡

天線能量輸出：天線表面電磁強度（Hmax）≤7.5A/m rms；

天線表面法線方向最大閱讀距離處電磁強度：（Hmax≥1.5A/m rms）；

讀卡時間：50 ms

讀卡距離：0~5 cm

工作頻率：13.56MHz ± 7KHz

指示燈：帶LED指示燈

蜂鳴：自帶蜂鳴器，能直觀感應讀卡狀態

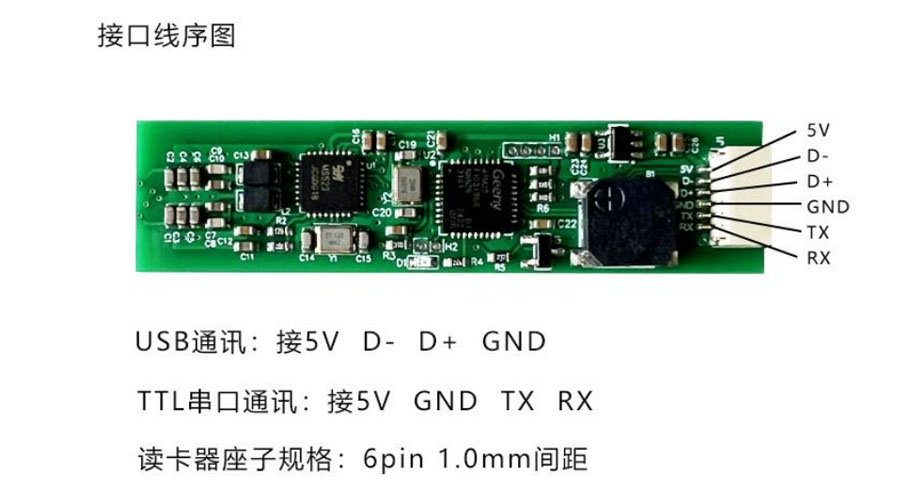

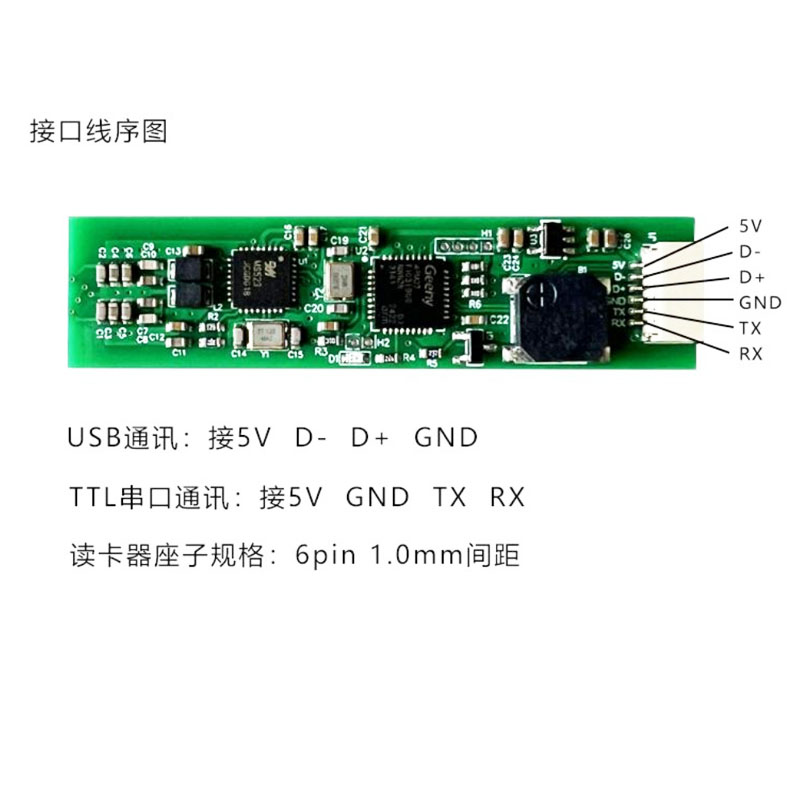

通訊接口：USB 符合USB 2.0/3.0協議，TTL串口

供電 USB：DC 5V±5%，電流：200mA±5%

TTL串口：DC 5V±5%，電流：200mA±5%，TTL電平：3.3V

工作溫度：-20℃～55℃

貯運溫度：-30℃～65℃

相對濕度：<90%

貯運相對濕度：20%～93%

大氣壓力：86kpa～110kpa

使用操作系統：Windows XP/7/8/10/11、Android、鴻蒙、麒麟、統信等操作系統

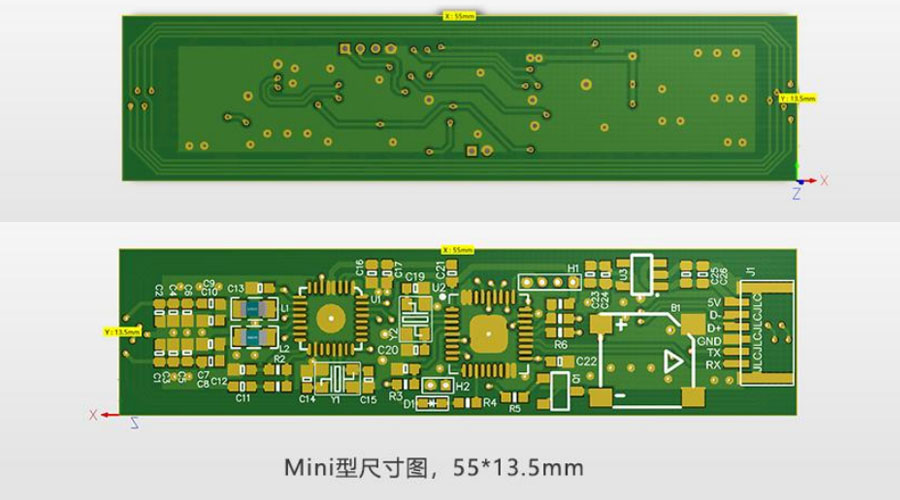

外形尺寸：55×13.5×4.4 mm（長×寬×高）

（*由于產品升級或其他原因，Mini型IC卡讀卡器模塊產品實際參數有可能變更，以實際產品為準。本文中的所有陳述、信息和建議也不構成任何明示或暗示的擔保）
