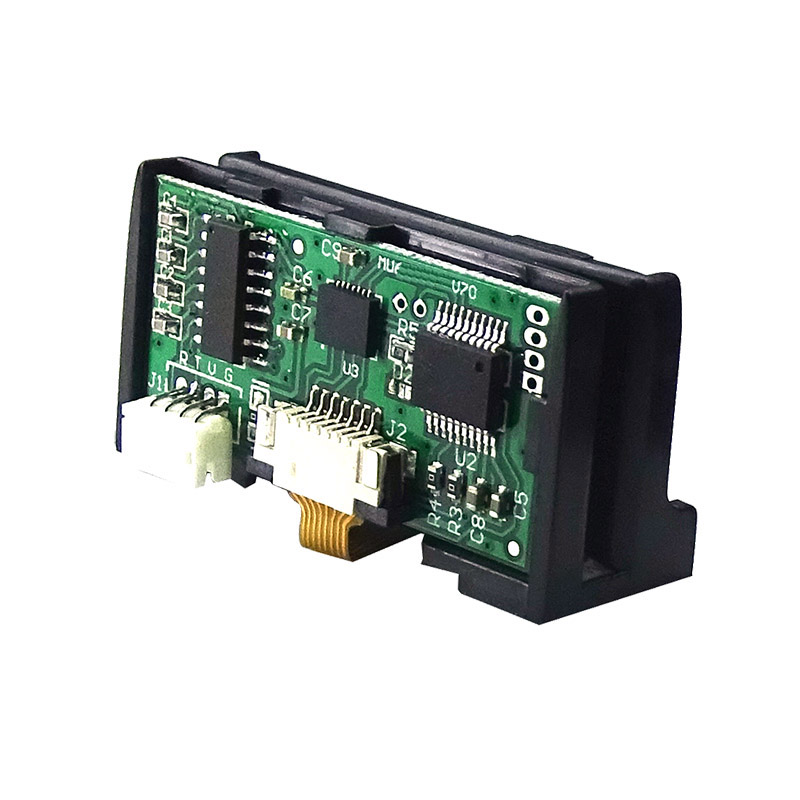

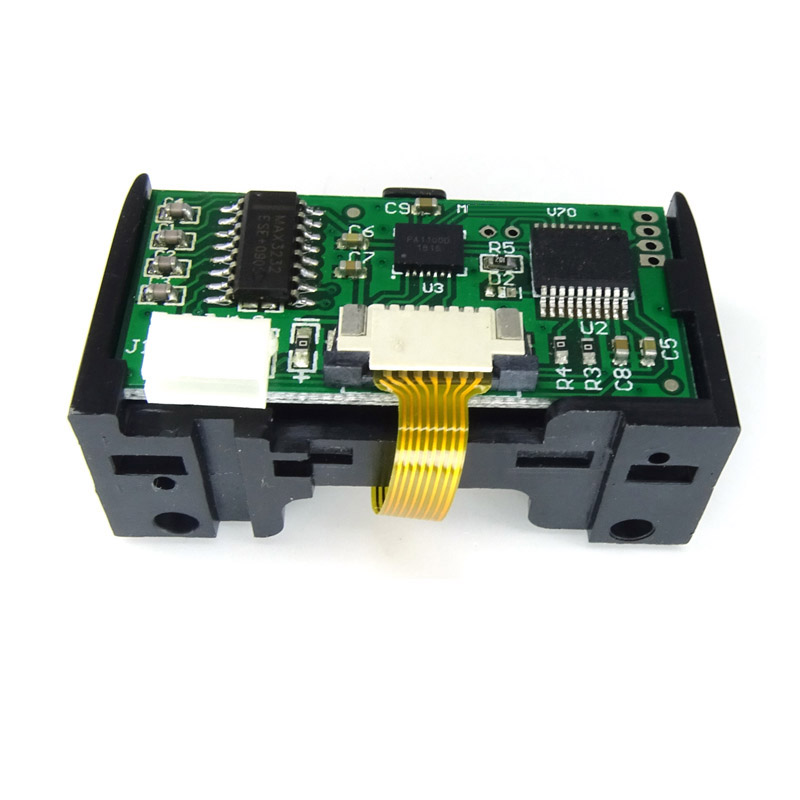

一、概述：

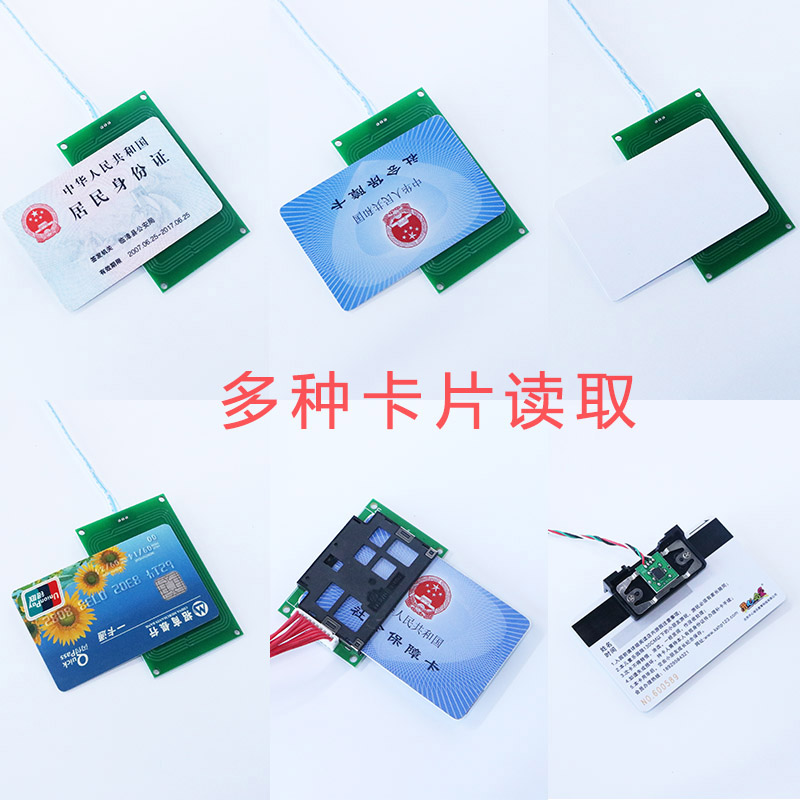

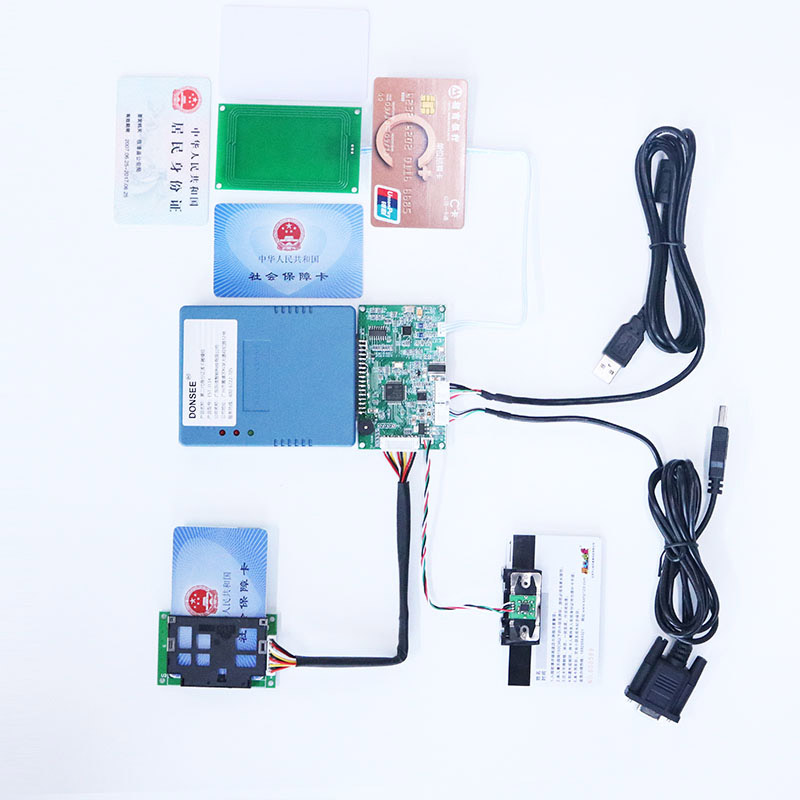

磁條卡閱讀器模塊采用了性能優秀的專用解碼IC，具有體積小、功耗低、抗干擾能力強、解碼成功率高、對弱磁卡解碼能力強等特點。讀卡器遵循ISO-7811/7813標準，支持雙向刷卡可，方便嵌入POS機、POS鍵盤、平板電腦等設備中。支持和其他讀卡器連接使用，例如身份證讀卡器、社保卡讀卡器、IC卡讀卡器等集成，行成一套多功能智能卡讀寫器模組。

二、功能特點：

a)專用解碼IC，具有功耗低、抗干擾能力強、解碼成功率高、對弱磁卡解碼能力強等特點。讀卡器遵循ISO-7811/7813標準；

b)支持雙向刷卡，刷卡速度為10cm/sec ~ 150cm/sec；

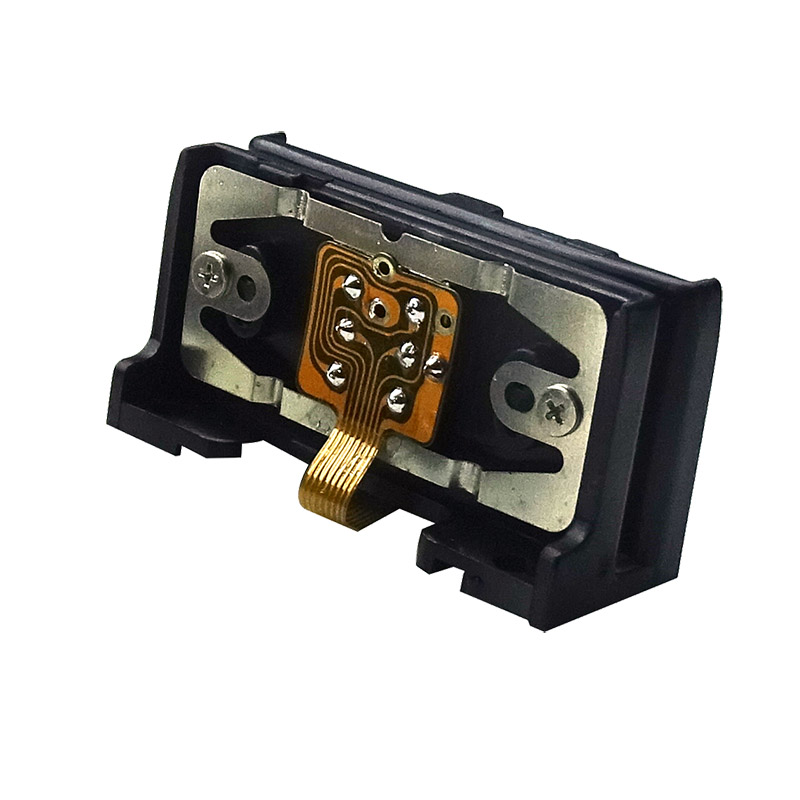

c)采用高壽命磁頭，刷卡壽命在80萬次以上；

d)串口TTL / RS232接口；

e)串口波特率4800-115200可設置；

三、運用領域：

1、門禁考勤系統

2、POS終端

3、銀行系統

4、ID身份驗證

5、多媒體查詢機

6、醫療自助掛號機、取號機

四、性能參數：

參數項目參數指標

接口方式TTL / RS232

波特率默認9600bps，可修改

靜態電流10mA(DC5V )

磁卡標準ISO / AAMVA / JIS-II

讀取軌道全三軌道

解碼方式F2F(FM)

刷卡速度10cm/sec ~ 150cm/sec

磁頭壽命80萬次以上

外形尺寸43 * 16 * 22.5 mm

五、注意事項：

a)使用的磁卡要符合ISO-7811/7813；

b)刷卡時用手抓住磁卡中心位置，將磁條對準讀卡器磁頭那面，當卡片移動到磁頭位置時稍微將卡片往下壓然后勻速劃過磁頭，整個過程保證卡片和讀卡器導軌平行，這樣可以獲得100%的成功率；

c)當出現讀卡成功率低，刷卡阻力大的時候請清潔磁頭；

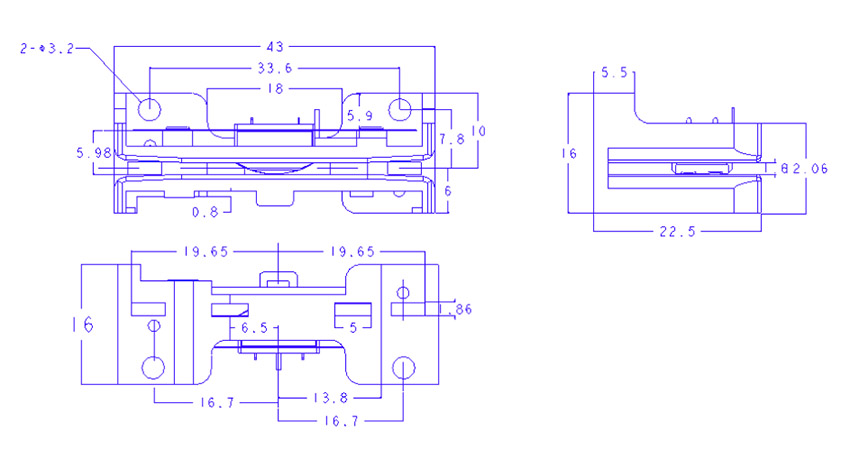

六、安裝尺寸圖：

（*由于產品升級或其他原因，磁條卡閱讀器模塊產品實際參數有可能變更，以實際產品為準。本文中的所有陳述、信息和建議也不構成任何明示或暗示的擔保）
