一、NMOS與PMOS導通基礎特性

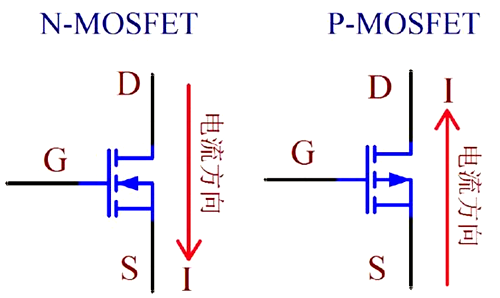

NMOS 導通特性

NMOS 管在 Vgs（柵源電壓）大于一定值時導通，這種特性使其在源極接地的場合（即低端驅動）有著廣泛的應用。其電流流向?yàn)閺脑礃O（S）到漏極（D），當在柵極（G）和源極之間施加正向偏置電壓，滿足 Vgs≥Vth（閾值電壓）時，NMOS 即可導通，此時 Vgd（柵漏電壓）可為正值或零。一般來說，NMOS 的閾值電壓 Vth 在 0.2V 到 0.7V 之間，受器件尺寸和工藝影響。

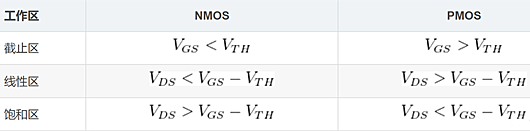

mos管的工作區域

PMOS 導通特性

PMOS 管的導通條件是 Vsg（柵源電壓，這里用 Vsg 強調 PMOS 的電壓極性方向與 NMOS 不同）大于一定值，適合源極接 VCC（高端驅動）的情況。電流流向?yàn)閺穆O（D）到源極（S），當柵極（G）和源極之間施加負向偏置電壓，且 Vgs≤Vth（閾值電壓，通常為負值）時導通，此時 Vgd 可為負值或零。PMOS 的閾值電壓 Vth 一般在 - 0.2V 到 - 0.7V 之間，同樣取決于器件尺寸和工藝。

二、影響閾值電壓的因素

MOS 管的閾值電壓受多種因素影響。襯底摻雜濃度越高，對應 MOS 管的閾值電壓也越大。此外，金屬半導體功函數、柵氧化層電容以及襯底偏置效應等也會影響閾值電壓。由于 NMOS 和 PMOS 的襯底濃度不同，一般情況下，PMOS 的閾值電壓絕對值要比 NMOS 的更大一些。

三、NMOS 導通特性補充說明

NMOS 管在柵極高電平時（|VGS| > Vt，即 G 電位比 S 電位高）導通，低電平時斷開，適用于控制與地之間的導通。而當 |VGS| > Vt 且 G 電位比 S 電位低時，NMOS 導通，可用于控制與電源之間的導通。這種特性使得 NMOS 管在數字電路和模擬電路中能夠靈活地實現各種邏輯和控制功能，例如在開關電路中作為電子開關使用，或者在放大電路中作為放大器件來穩定和放大信號。

四、MOS 管工作區域概述

MOS 管的工作區域主要分為截止區、線性區和飽和區。當 Vgs < Vth（對于 NMOS 是 Vgs < Vth，PMOS 是 Vgs > Vth，因?yàn)?PMOS 的閾值電壓為負）時，MOS 管處于截止區，相當于開關斷開，幾乎沒有電流流過。當 Vgs ≥ Vth（NMOS）或 Vgs ≤ Vth（PMOS），且 Vds（漏源電壓）較小，使得電場主要集中在溝道附近時，MOS 管處于線性區，此時電流與電壓呈線性關系，可看作是一個可變電阻。而當 Vds 較大，溝道中的電場強度足夠大，導致載流子漂移速度飽和時，MOS 管進入飽和區，此時電流幾乎與 Vds 無關，主要受 Vgs 控制，這一特性使得 MOS 管在放大電路和開關電源等應用中能夠?qū)崿F(xiàn)高效的信號放大和能量轉換。
