電壓反饋與電流反饋運放詳解
一、引言
在電子設計領域，運算放大器（運放）作為關鍵元件，依據反饋方式主要分為電壓反饋和電流反饋兩類。盡管二者在功能上有相似之處，但在電路特性、應用場景等方面存在顯著差異。本文將深入剖析這兩種運放的工作原理、結構特性以及選型要點，助力工程師在實際項目中做出精準選擇。
二、電壓反饋型運放

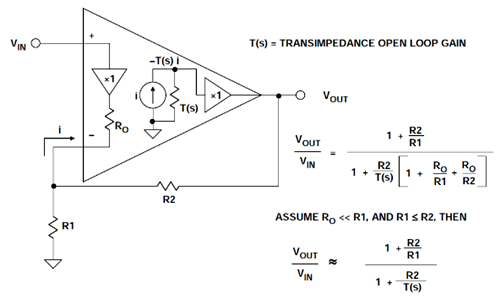

電流型運放結構:
電流型運放結構:

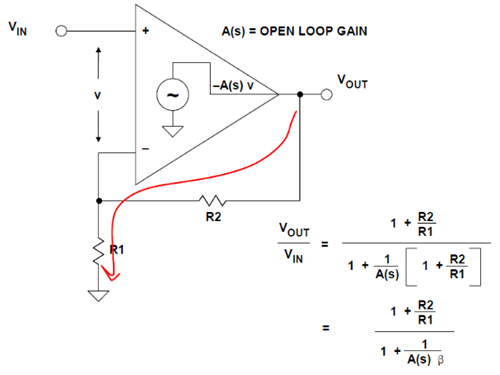

（一）反饋網絡與工作原理
電壓反饋型運放以差分輸入為核心，其反饋網絡通過電壓形式將輸出信號部分地反饋至反相輸入端。具體而言，反相輸入端的電壓與輸出電壓之間存在固定比例關系，該比例由反饋電阻（Rf）和輸入電阻（R1）共同決定。運算核心在于維持反相輸入端與同相輸入端之間的電壓差，并通過反饋網絡調節輸出電壓，以實現信號放大功能。
（二）增益與帶寬特性
電壓反饋型運放的−3dB帶寬受R1、Rf以及跨導（gm）的綜合影響，遵循增益帶寬積（GBW）規律。即當增益提升時，帶寬按相同比例縮減。以典型運放為例，若R1=1kΩ，Rf=9kΩ，則閉環增益為10，在gm固定的情況下，帶寬將相應調整。此外，運放的穩定性受R1和Rf的共同支配，二者需合理匹配，以確保相位裕度充足，防止電路振蕩。
（三）應用場景優勢
電壓反饋型運放憑借其高輸入阻抗、低輸出阻抗的特性，在低頻信號處理、精密測量電路以及有源濾波器設計中表現卓越。例如在精密傳感器信號調理電路中，能夠準確放大微弱信號，同時抑制噪聲干擾，保障測量精度。常見的電壓反饋型運放包括OP07（超低輸入偏置電流）、LM324（四運放集成電路，適合多種通用電路設計）等。
三、電流反饋型運放
（一）輸入結構與工作原理

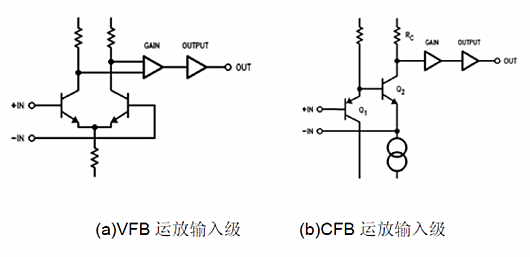

電流反饋型運放（CFB）的輸入結構獨特，其反相輸入端連接緩沖器輸出，緩沖器輸出電阻（R0）通常為數十歐姆。誤差信號以電流形式流經R0，構成電流反饋的基礎。該誤差電流經電流鏡像電路轉換至第二級，進而實現電流到電壓的轉變，驅動后續放大級。簡言之，CFB運放的核心在于利用輸入電流作為誤差信號，實現快速放大控制。
（二）增益與帶寬特性
電流反饋型運放的增益和帶寬相互獨立。其−3dB帶寬主要由反饋電阻（Rf）單獨決定，通過調整Rf即可靈活調控帶寬，而不影響增益設置。增益則由輸入電阻（R1）和Rf共同決定。此外，CFB運放的穩定性也主要受Rf影響，合理選擇Rf對保障電路穩定性至關重要。例如，在高速信號放大電路中，選取合適的Rf能使帶寬精準匹配信號頻譜需求。
（三）應用場景優勢
CFB運放以其高slewrate（壓擺率）、寬帶寬特性，在高速信號處理領域占據優勢。尤其在信號頻率超過10MHz、高增益及大信號調理場景中，能夠有效維持信號完整性，降低信號失真。典型應用包括高速ADC/DAC緩沖電路、寬帶有源濾波器以及視頻信號處理電路等。常見的CFB運放有AD812（寬帶寬、高slewrate）、OPA690（低失真、高速性能）等。
四、電壓反饋與電流反饋運放的對比
（一）帶寬與增益關系
電壓反饋型運放受GBW限制，增益提升必然導致帶寬收縮。而CFB運放的帶寬與增益解耦，允許在固定增益下獨立拓展帶寬，或在固定帶寬下靈活調整增益。
（二）反饋電阻選擇
CFB運放對Rf的取值敏感，需嚴格依據數據手冊推薦范圍選取。過大的Rf可能引入寄生參數影響，導致穩定性下降；過小的Rf則可能限制帶寬。相比之下，電壓反饋型運放對Rf的容忍度較高，設計靈活性更強。例如，在CFB運放中，若Rf偏離推薦值10%以上，可能引發明顯振蕩。
（三）壓擺率表現
CFB運放通常具備更高的slewrate，可達數千伏每微秒（V/μs），遠超電壓反饋型運放（一般在500V/μs左右）。在處理大幅度、高速信號時，CFB運放能有效避免輸出信號畸變。例如，在緩沖10MHz、5V信號時，CFB運放可保持良好信號形狀，而電壓反饋型運放可能因slewrate不足輸出三角波。
（四）選型指南
低速精密應用：在直流或低頻精密信號處理場景（如精密傳感器接口電路），優先選用電壓反饋型運放，因其具備更低的輸入偏置電流、更高的直流增益以及更優的噪聲性能。
高速信號處理：對于信號頻率高于10MHz、要求高增益或大信號驅動的應用，CFB運放通常是更佳選擇，可兼顧寬帶寬與低失真。
五、電流反饋型運放的應用注意事項
（一）禁止作為積分器使用
CFB運放的輸入結構和反饋機制決定了其不適合積分運算場景。積分電路要求輸入電流與時間成積分關系，而CFB運放的誤差電流受輸入緩沖器動態特性影響，難以滿足積分精度要求。
（二）反饋電阻兩端的電容規避
在CFB運放的Rf兩端并聯電容可能破壞其反饋穩定性，引發振蕩。因電容會在高頻段形成低阻抗通路，干擾反饋電流路徑，破壞相位裕度。
（三）輸出與反相輸入端跨接電容的限制
跨接電容會引入額外相位滯后，削弱CFB運放的相位裕度，特別是在高頻工作狀態下，可能導致電路振蕩。
（四）反饋誤差與輸出關系
CFB運放的反饋誤差體現為運放反相輸入端的電流值，輸出電壓可表示為Vout=Zf×Iin。因此，Zf的選取需綜合考慮信號頻率、負載特性等因素。
（五）反饋電阻的合理取值
CFB運放的Rf既影響增益精度，又關聯穩定性與帶寬。過大的Rf可能因寄生電容效應降低slewrate，過小的Rf則可能因反饋電流過大導致運放飽和。存在一個最佳Rf值，既能實現最大帶寬，又能保障穩定工作。
（六）禁止電壓跟隨器接法
CFB運放的輸入結構決定了其不適合作為電壓跟隨器。電壓跟隨器要求高輸入阻抗、低輸出阻抗以及單位增益穩定，而CFB運放的輸入緩沖器輸出阻抗相對較高，難以滿足該要求，易導致電路不穩定。
（七）壓擺率優勢
CFB運放憑借其高slewrate，在快速信號躍變場景中表現出色，能迅速響應輸入信號變化，維持輸出信號的保真度。
（八）無增益帶寬積限制
CFB運放突破了GBW束縛，增益與帶寬的獨立調節特性使其在寬帶信號放大應用中更具靈活性。
（九）增益與閉環帶寬的獨立設置
CFB運放允許設計人員依據具體需求分別設定增益與閉環帶寬，無需在二者之間進行折中權衡。
（十）同向與反相輸入計算公式
CFB運放的同向與反相輸入計算公式與電壓反饋型運放基本一致，方便設計人員快速上手。
