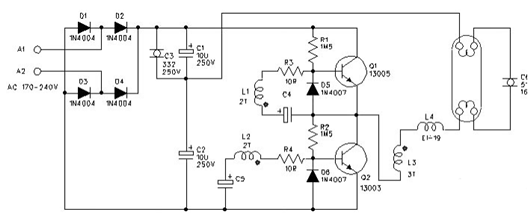

一、40W電子鎮流器電路一
該40W日光燈電子鎮流器電路包含多個關鍵部件。220V市電由A1和A2端接入，D1至D4二極管構成全橋整流電路，對市電進行整流處理。C1和C2為高壓電容，二者串聯實現分壓，并起到濾波的作用，以獲取較為平穩的直流電壓。Q1和Q2三極管協同電感L1至L3等元件，構成半橋式高頻振蕩器，產生高頻振蕩電流。D5和D6二極管主要起到保護三極管的作用，防止其因異常電壓或電流而損壞。電感L4與電容C6共同構成諧振回路，在燈管電離導通之后，電感L4轉而發揮阻流作用，穩定電路中的電流。

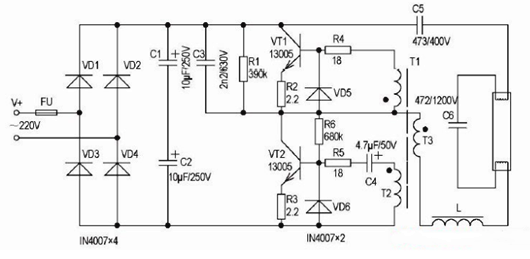

二、40W電子鎮流器電路二
本40W電子鎮流器電路系統由整流濾波電路、功率開關與驅動電路、鎮流器與燈絲負載回路這三大部分構成。其核心功能在于將50Hz的工頻電源轉換為約20kHz的高頻電源，以實現對日光燈管的高效點亮。
當接通電源后，經過整流濾波處理后的310V直流電壓，通過C3、R1并聯后再與R5串聯的電路路徑，為VT2三極管的基極提供一個窄電流脈沖，促使VT2首先導通。在VT2導通階段，電流的流通路徑依次為：+V→C5→燈管上端燈絲→C6→燈管下端燈絲→扼流圈L→變壓器T3→VT2的集電極-發射極→地，形成閉合回路，同時對諧振電容C6進行充電。由于變壓器T的線圈T3與T1和T2之間存在感應耦合作用，T1上產生的感應電壓會使三極管VT1導通，而T2上的感應電壓則導致VT2截止。
在VT1進入飽和導通狀態時，電流的流通路徑變?yōu)椋褐C振電容C6→燈管上端燈絲→C5→VT1的集電極-發射極→變壓器T3→扼流圈L→燈管下端燈絲→C6，形成C6的放電回路。借助變壓器T的耦合作用，三極管VT1和VT2得以交替導通，從而輸出方波脈沖電壓。該電壓經扼流圈L、燈絲電阻以及C6組成的串聯諧振電路，使得C6兩端產生高壓脈沖，成功將日光燈管內的汞蒸氣電離擊穿，形成導電通路，點亮燈管。
電路起振后，電容C4會通過二極管D6和三極管VT2迅速放電，這一過程旨在防止VT2陷入無法退出飽和導通狀態的困境。當日光燈管被點亮的瞬間，其內阻急劇下降，由于該內阻與C6并聯，導致C6兩端電壓降至正常工作電壓（約80V）左右，從而維持日光燈管的穩定發光狀態。
三、55W電子鎮流器電路圖
