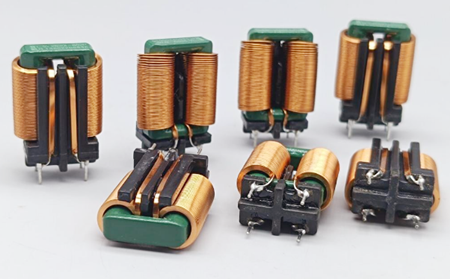

一、共模電感
共模電感的核心功能是抑制共模噪聲，這種噪聲表現為在兩條信號線上同時出現相同幅度和相位的干擾信號。共模電感通過在信號線上串聯電感器，利用其對共模噪聲的高阻抗特性，有效降低噪聲水平。
（一）結構特性
共模電感通常由兩個相同規格的電感線圈組成，它們繞制在同一個磁芯上，且繞向相反。這種獨特的結構設計使得
正常工作電流產生的磁場相互抵消，從而在不影響差模信號的前提下，對共模噪聲形成顯著的阻抗，達到抑制效果。
正常工作電流產生的磁場相互抵消，從而在不影響差模信號的前提下，對共模噪聲形成顯著的阻抗，達到抑制效果。
（二）頻率響應特性
共模電感對共模噪聲的抑制能力與工作頻率密切相關。在低頻段，共模電感表現出良好的抑制效果，能夠有效衰減共模噪聲。然而，隨著頻率升高，由于寄生電容的影響，其抑制效果會逐漸減弱。
（三）應用領域
共模電感廣泛應用于多個領域，包括但不限于：
通信系統：在高速信號傳輸線路中，共模電感用于抑制電磁輻射，減少信號干擾，提升數據傳輸?shù)目煽啃院屯暾浴?/div>
開關電源：在AC/DC和DC/DC轉換器中，共模電感用于濾除共模干擾，防止電磁干擾對電網和其他設備的污染。
PCB板卡設計：在復雜的電路板布局中，共模電感有助于降低電磁輻射，滿足電磁兼容性（EMC）標準。
二、差模電感
差模電感主要用于抑制差模噪聲，即兩條信號線上幅度相同、相位相反的噪聲。差模電感通過在每條信號線上分別串聯電感器，利用電感對電流變化的阻礙作用，降低差模噪聲。
（一）結構特性
差模電感通常由兩個獨立的電感線圈組成，它們分別繞制在不同的磁芯上，繞向相同。這種結構設計使得差模電感能夠有效抑制差模噪聲，同時對共模信號的影響較小。
（二）頻率響應特性
與共模電感類似，差模電感在低頻段對差模噪聲的抑制效果較好。但在高頻段，由于寄生電容的影響，其抑制效果同樣會有所下降。
（三）應用領域
差模電感的應用領域包括：
電源系統：在電源線路中，差模電感用于濾除差模噪聲，改善電源質量，特別是在大電流應用中表現出色。
信號傳輸：在模擬和數字信號傳輸線路中，差模電感有助于降低噪聲干擾，提升信號的清晰度和穩定性。
工業自動化：在工業控制設備中，差模電感用于保護敏感電路免受電源線噪聲的干擾。
三、共模電感與差模電感的區別
為了更好地理解和應用這兩種電感，以下是它們的主要區別：
噪聲抑制類型：
共模電感：專門用于抑制共模噪聲，即在線路與地之間產生的干擾電流。
差模電感：主要用于抑制差模噪聲，即在線路之間產生的干擾電流。
結構設計：
共模電感：由兩個方向相反的線圈繞制在同一鐵芯上，利用磁場相互抵消的原理對共模電流形成高阻抗。
差模電感：由單個線圈繞制在一個鐵芯上，通過電感的自感作用對差模電流形成阻礙。
電流流向：
共模電感：允許電流在兩個線圈中雙向流動，適用于處理共模干擾。
差模電感：僅允許單向電流流動，適用于處理差模干擾。
應用場景：
共模電感：廣泛應用于對電磁干擾敏感的場合，如高速信號傳輸、開關電源等。
差模電感：更適合大電流應用，如電源濾波、工業電源等。
磁芯材料：
共模電感：由于其繞組結構，通常使用高導鐵氧體材料，這種材料具有良好的磁導率和低損耗特性，能夠有效抑制共模噪聲。
差模電感：在大電流應用中，差模電感需要處理較大的電流，因此通常采用金屬粉心材料（如鐵粉心），這種材料具有較高的飽和磁感應強度，能夠在大電流下保持穩定的性能，同時成本相對較低。
信號處理方式：
共模電感：兩個繞組分別接在零線和火線上，同時濾除共模信號。
差模電感：單個繞組接在零線和火線之間，主要用于濾除差模干擾。
信號特性：
共模信號：零線和火線上的兩個完全相同的信號，通過耦合和地形成回路。
差模信號：與有用信號形成相同的回路，是電路中的主要信號傳輸方式。
磁芯飽和特性：
共模電感：由于兩個線圈繞向相反，正常工作時磁場相互抵消，因此磁芯不易飽和。高導鐵氧體材料是市場上的常用選擇。
差模電感：單個線圈在大電流下容易導致磁芯飽和，因此金屬粉心材料（尤其是價格較低的鐵粉心）是更常見的選擇。
