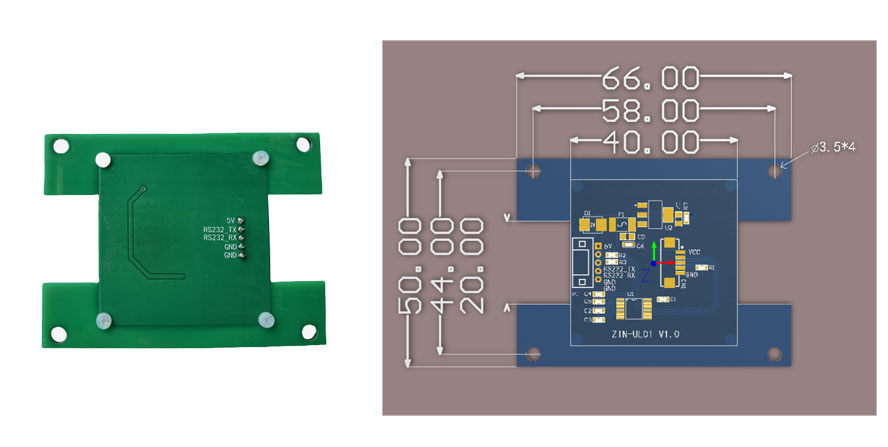

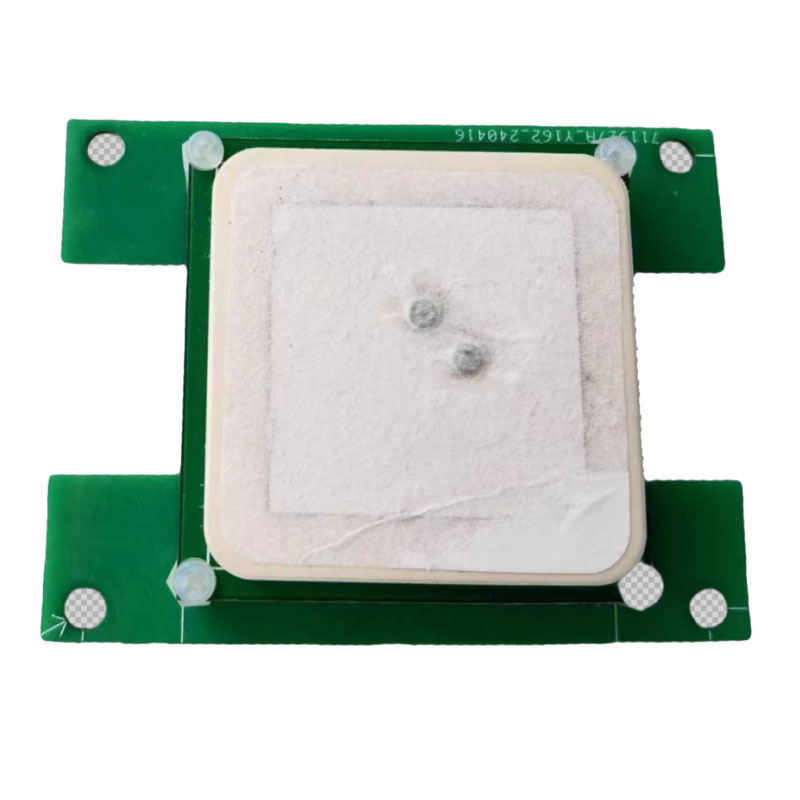

EST-100超高頻RFID標簽讀卡器是一款采用EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C協議，工作頻譜范圍840-960MHZ的嵌入式超高頻標簽讀寫器模組，該模組支持RS232串口，廣泛應用圖書標簽讀取、門票讀取、人員標識卡讀取、物品標簽讀取等。

超高頻讀卡器產品特點：

1、出色的讀標簽性能

◆標簽識別靈敏，穩定。

◆穩定識別距離1-1.5米。

◆多標簽識別性能：>50張標簽。

◆標簽識別速度：>50張/秒。

2、徹底解決發熱的問題

◆無需外接任何散熱裝置。

◆室溫下長期連續滿負荷工作不發熱。

◆持續電流<200mA @ 3.5V (26 dBm Output)。

◆峰值脈沖電流<260mA。

3、出色的穩定性

◆24小時x 365天工作不死機。

◆性能受外殼，電磁環境等外界影響小。

◆寬溫設計，溫漂系數極低。

4、優秀的一致性

◆一致性設計的典范之作。

◆全部選用最高等級的元器件，保證各項參數穩定一致。

5、簡潔高效的軟硬件接口

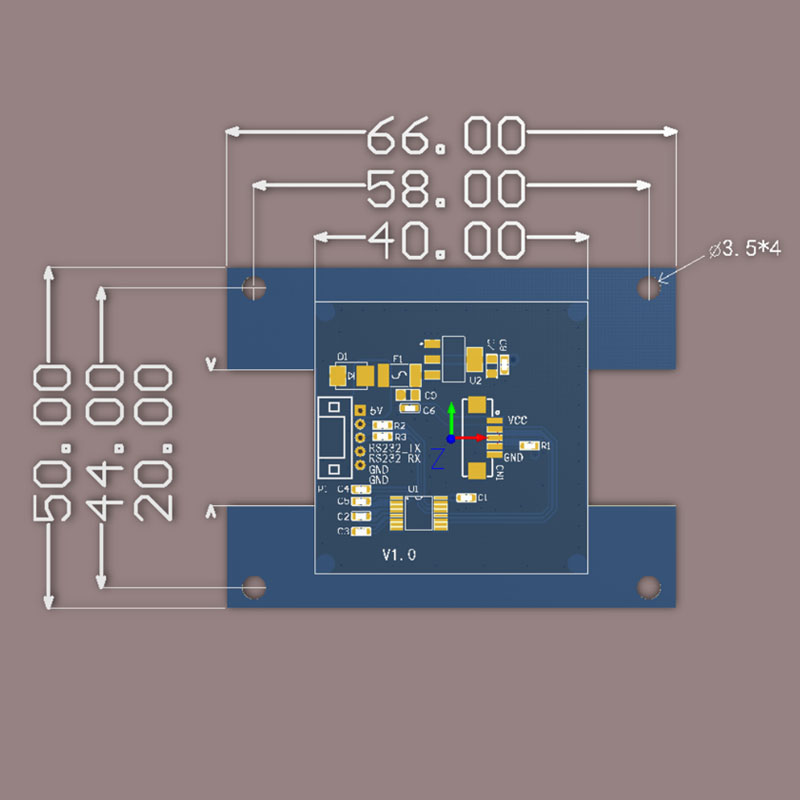

◆外圍電路極其簡單，單電源，無需外接鉭電容。（見圖1：參考設計電路）。

6、安裝方法

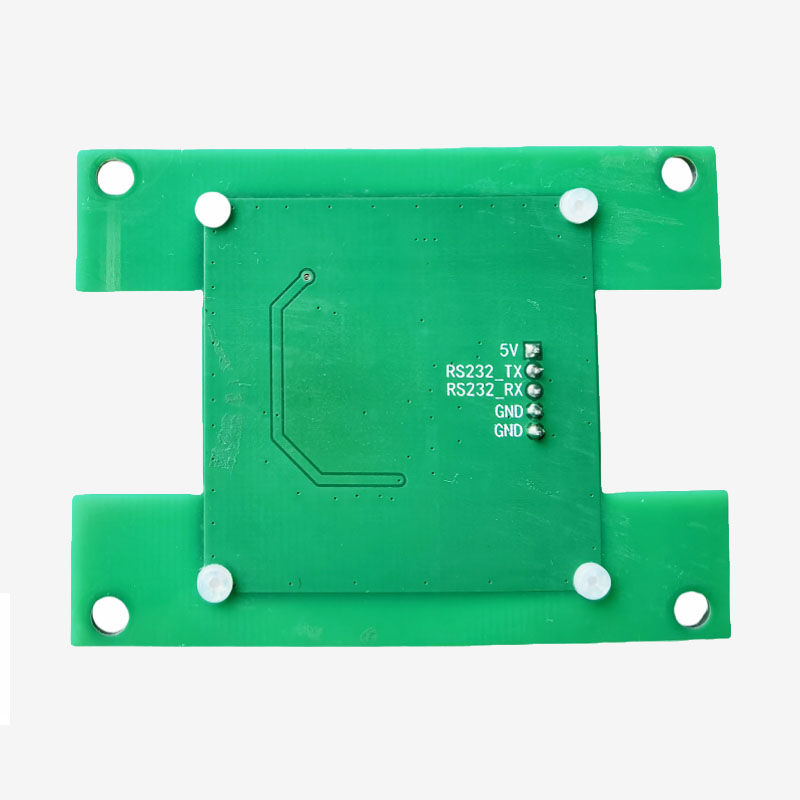

◆支持5pin WAFER安裝。

性能參數：

工作電壓：DC5 V

待機狀態電流：<80mA (EN 腳高電平)

睡眠狀態電流：<100uA (EN 腳低電平)

工作電流：

110mA @ 5V (26 dBm Output，25°C)

75mA @ 5V (18 dBm Output，25°C)

啟動時間：<100ms

工作溫度： - 20 °C  -  + 70  °C

存儲溫度：- 20 °C  -  + 85  °C

工作濕度：< 95% ( + 25 °C)

空中接口協議：EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C

工作頻譜范圍：840-960MHZ（按需頻段定制）

工作區域支持：US, Canada and other regions following U.S. FCC

Europe and other regions following ETSI EN 302 208

Mainland China

Japan

Korea

Malaysia

Taiwan

輸出功率范圍：18-26 dBm

輸出功率精度：+/- 1dB

輸出功率平坦度：+/- 0.2dB

接收靈敏度：< -70dBm

盤存標簽峰值速度：> 50張/秒

標簽緩存區：200張標簽 @ 96 bit EPC

標簽RSSI：支持

通訊接口：TTL Uart接口

通訊波特率：

115200 bps（默認并推薦）

38400bps

散熱方式：空氣冷卻(無需外置散熱片）

（*由于產品升級或其他原因，UHF超高頻RFID標簽讀卡器產品實際參數有可能變更，以實際產品為準。本文中的所有陳述、信息和建議也不構成任何明示或暗示的擔保）
