一、DC-DC轉換器（5V隔離電路）

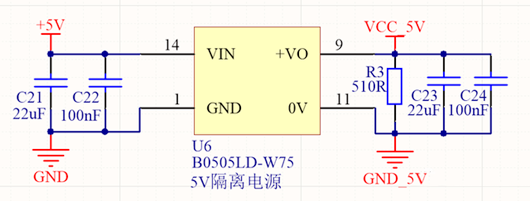

B0505LD是一款高度集成的隔離電源模塊。其輸入電壓范圍為DC4.5V-DC5.5V，能夠穩定輸出DC5V，并且實現了輸入與輸出的隔離，有效提升了電路的安全性和穩定性，在多種電子設備的電源轉換場景中廣泛應用。

二、DC-DC轉換器（12V-24V電路）

該電路的主要功能是將輸入的12V電壓轉換為約24V的輸出電壓，實現電壓的倍增。其核心元件為CD4049集成電路，該芯片內置六個反相門（NOT柵極），憑借其邏輯特性，配合外圍元件，構建出高效的電壓轉換電路。

（一）CD4049集成電路簡介

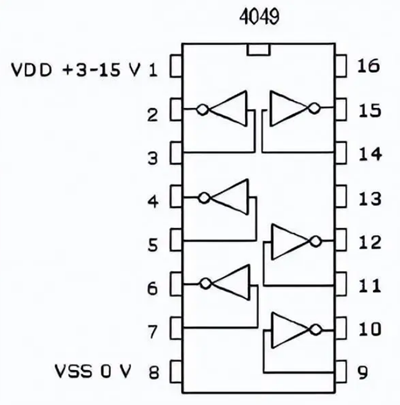

CD4049在單一封裝內集成了六個反相門。以第一個柵極為例，3號引腳為輸入端，2號引腳為輸出端；第二個柵極則使用5號引腳作為輸入端，4號引腳作為輸出端，其余柵極的引腳排列規律相同。1號引腳負責供電，8號引腳接地，13號和16號引腳在該電路中未被使用。該集成電路的工作電壓范圍在3V至15V之間，若輸入電壓超過15V，可能會損壞芯片，因此需嚴格控制輸入電壓在規定范圍內。

（二）12V-24V直流轉換器電路原理

在該12V-24V直流轉換器電路中，充分利用了CD4049集成電路的六個NOT柵極。NOT邏輯門的基本工作原理是：當輸入端為邏輯低電平（0）時，輸出端則為邏輯高電平（1）；反之，當輸入端為邏輯高電平（1）時，輸出端為邏輯低電平（0）。

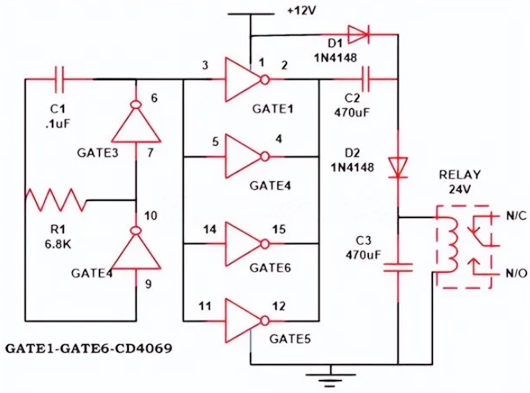

通過巧妙的電路設計，將CD4049的各個引腳連接起來，構建出一個振蕩器。其中，引腳3和引腳4協同電容器C1和電阻器R1形成振蕩器的核心部分。同時，將多個反相門并聯，起到緩沖作用，增強電路的驅動能力。所有輸入引腳（包括3、5、11和14號引腳）相互連接，并與振蕩器以及頻率源相耦合；而所有輸出引腳（包括2、4、12和15號引腳）也相互連接，與后續的電壓增強電路相鏈接。

在振蕩器的作用下，電路產生周期性的脈沖信號。借助電容器和二極管的充放電特性，構建出一個電壓倍增器電路。該電路采用的是半波串聯倍增器的拓?fù)浣Y(jié)構，能夠有效地將輸入電壓提升至更高的水平。二極管D1在正向偏置時導通，對電容器C2進行充電，直至C2兩端的電壓達到輸入電源電壓的峰值。此時，電容器C2就如同串聯在電源上的一個“電池”，為后續電路提供電壓支持。與此同時，在相同的周期內，二極管D2開始導通，電容器C3進入充電狀態。最終，電容器C3兩端的電壓等于電源電壓與電容器C2兩端電壓之和，從而實現了電壓的倍增。

這種電路的一個顯著優點是能夠在較低的輸入源電壓下產生較高的輸出電壓值，并且整個電路無需使用變壓器，簡化了電路結構，降低了成本和體積，提高了轉換效率。因此，在實際應用中，利用該電路可以方便地使用12V的電源來驅動24V的繼電器等設備。
